Popis
Zmiešavacia skupina DIAMOND je regulačný uzol podlahového kúrenia s trojcestným termostatickým ventilom ESBE VTA372. Znižuje a udržiava teplotu vykurovacej vody privádzanej do rozdeľovača, čím chráni podlahové okruhy pred príliš horúcim médiom z kotla a stabilizuje prevádzku celej sústavy.
Je určená inštalatérom, montážnym firmám a investorom, ktorí stavajú nové podlahové kúrenie alebo modernizujú existujúcu sústavu. Medzi bežné použitia patrí napojenie nového podlahového kúrenia na plynový kotol s prívodnou teplotou 70 °C a viac, rozšírenie radiátorového systému o podlahový okruh v prístavbe a výmena opotrebovaného zmiešavacieho uzla pri rekonštrukcii.
Regulácia teploty prívodu

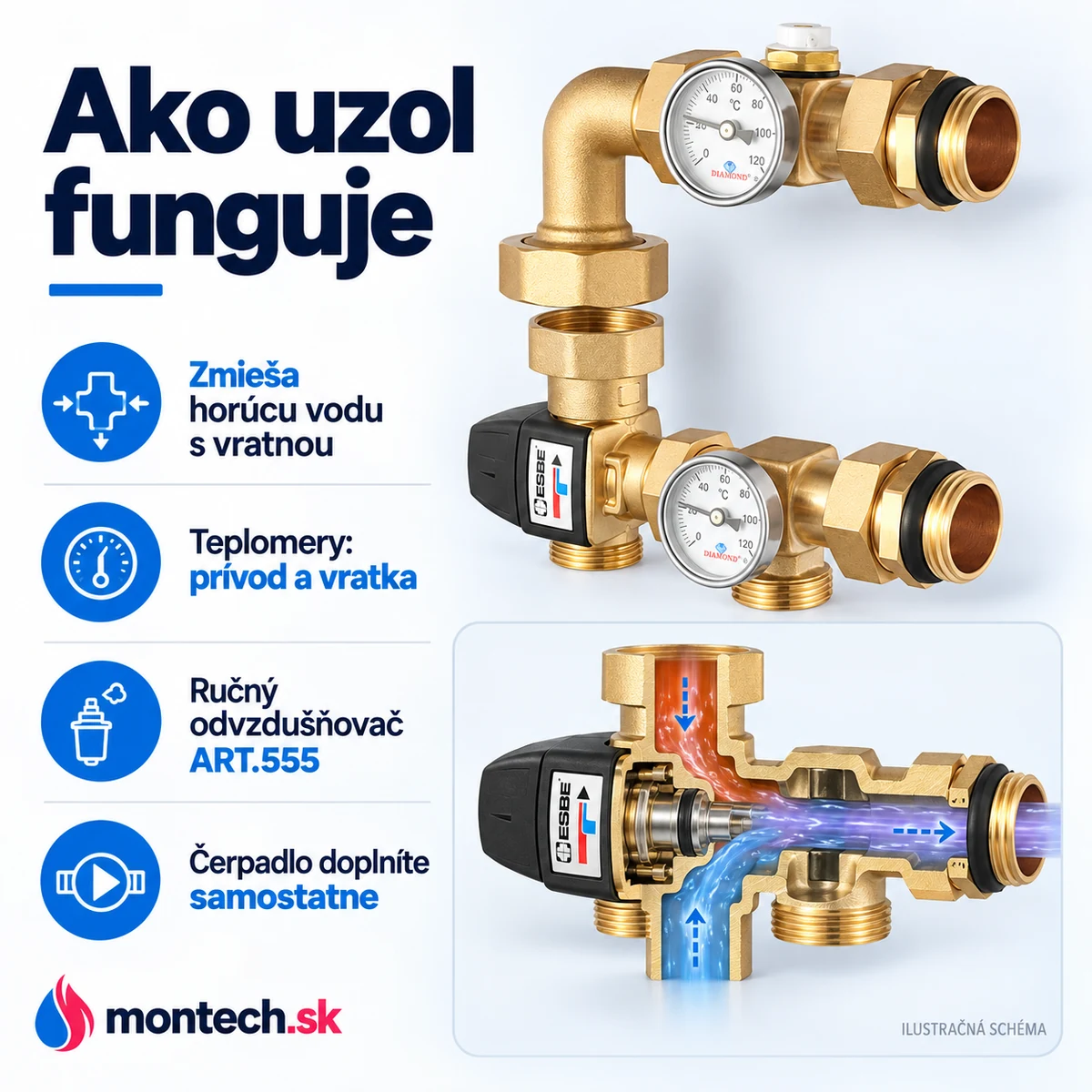

Požadovanú teplotu prívodu nastavíte na hlavici ventilu v rozsahu 20–55 °C. Ventil zmiešava horúcu vodu zo zdroja tepla s ochladenou vratnou vodou tak, aby na rozdeľovač išla nastavená teplota. Väčšina podlahových systémov pracuje s prívodom 35 až 45 °C, takže rozsah pokrýva bežné aj netypické prevádzky.
Hodnota Kvs ventilu je 3,4 m³/h, čo orientačne zodpovedá 1000–1100 m celkovej dĺžky rúrok.
- Maximálna teplota média: 90 °C
- Maximálny tlak: 10 bar
Hotový zostavený uzol bez čerpadla

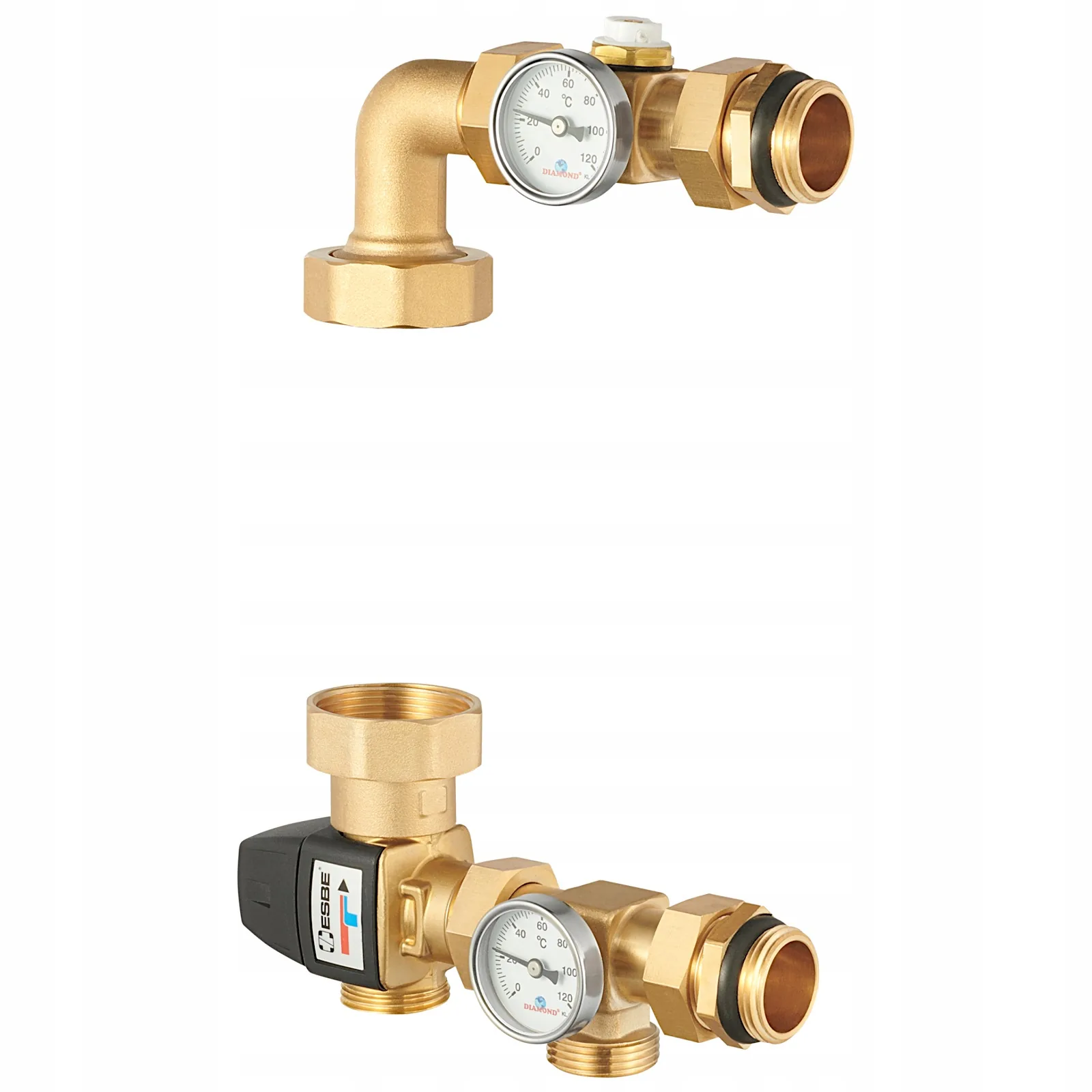

Okrem ventilu skupina obsahuje mosadzné spojky, ručný odvzdušňovač ART.555 a teplomery ART.419-P na spodnej aj hornej lište. Teplomery ukazujú teplotu prívodu a vratky, takže prevádzku skontrolujete pohľadom, bez ďalšieho meracieho prístroja. Namiesto skladania jednotlivých dielov a tesnenia viacerých spojov namontujete jeden celok, čím znížite počet miest, kde môže vzniknúť netesnosť.
Obehové čerpadlo nie je súčasťou. Táto verzia je určená pre tých, ktorí si čerpadlo volia samostatne podľa veľkosti systému. Skupina sa dodáva ako nová v originálnom balení.
Montáž na rozdeľovač s rozstupom líšt 235 mm

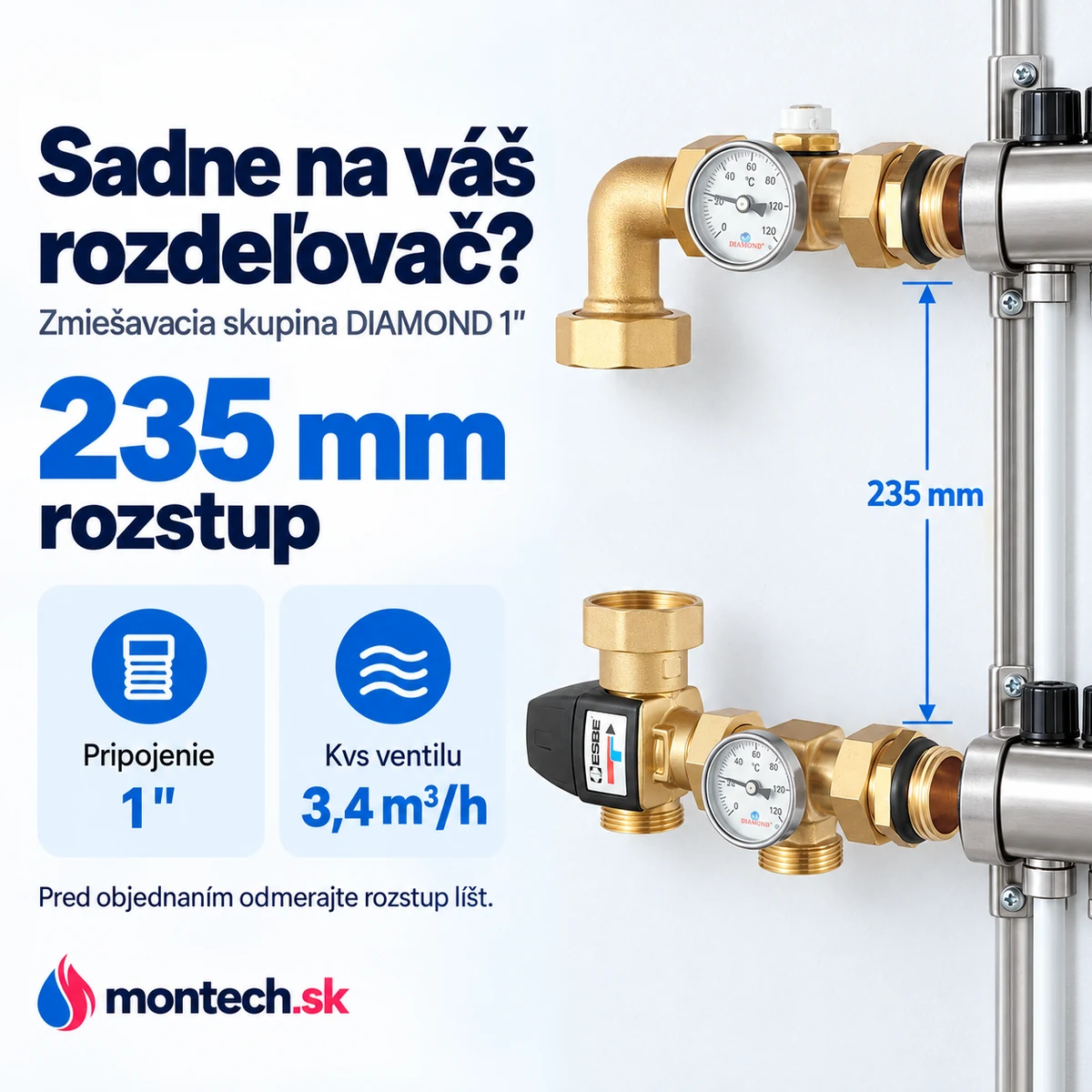

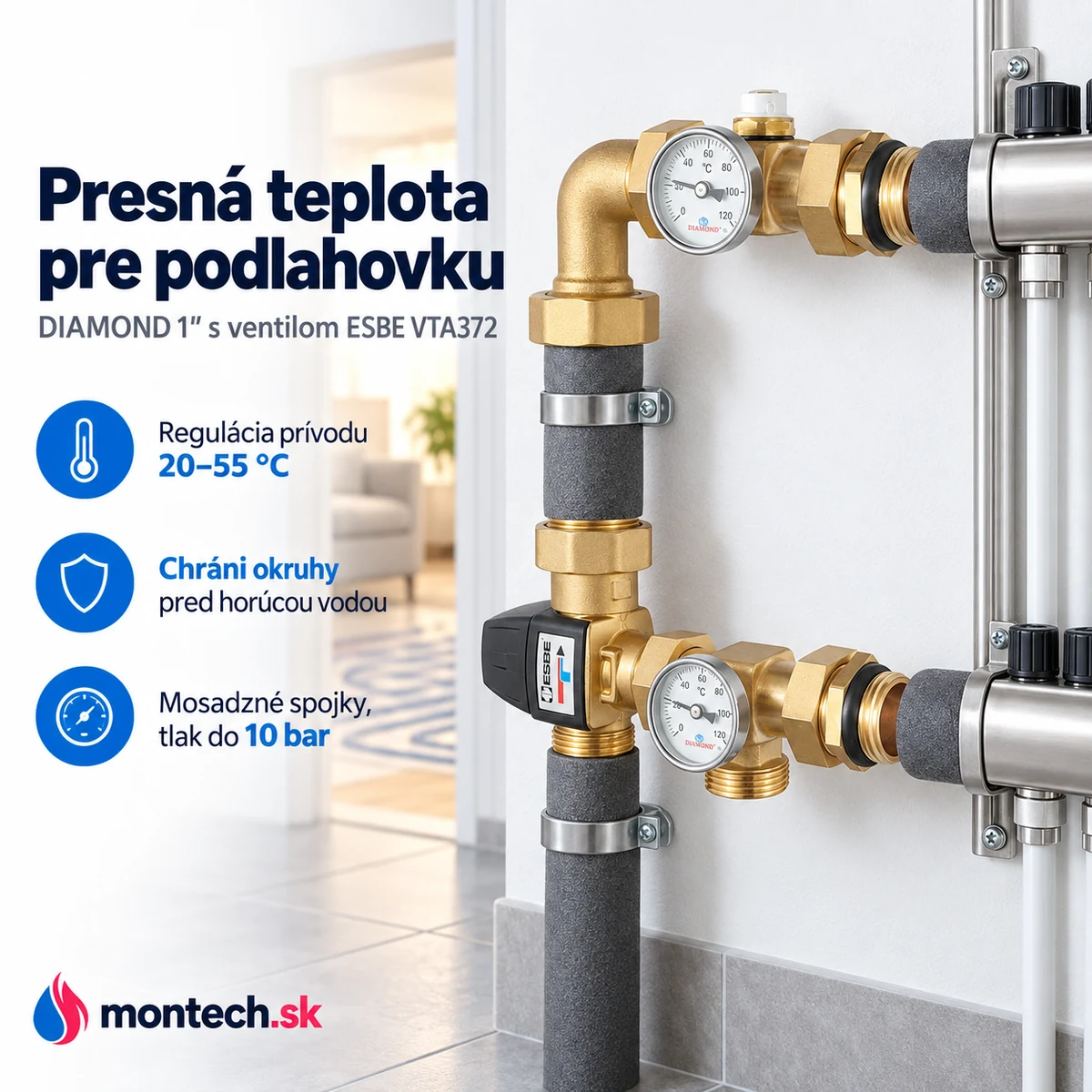

Skupina sa montuje medzi zdroj tepla a rozdeľovač podlahového kúrenia, najčastejšie v kotolni alebo v technickej miestnosti. Pripája sa na spodnú a hornú lištu s rozstupom 235 mm. Je primárne určená pre rozdeľovače DIAMOND, no funguje aj s rozdeľovačmi iných výrobcov, ktoré tento rozstup dodržiavajú.
Umiestnenie voľte tak, aby ste mali prístup k hlavici ventilu, k odvzdušňovaču aj k obom teplomerom. Po napustení systému sústavu odvzdušnite ručným odvzdušňovačom.
Technické parametre
| Značka | DIAMOND |
|---|---|
| Kód výrobcu | GR.MIESZ.BP |
| Pripojenie vody | 1" |
| Termostatický ventil | ESBE VTA372 (trojcestný) |
| Rozsah regulácie | 20–55 °C |
| Kvs ventilu | 3,4 m³/h |
| Maximálna teplota | 90 °C |
| Maximálny tlak | 10 bar |
| Materiál spojok | Mosadz |
| Čerpadlo | Nie je súčasťou |
| Stav | Nový, originálne balenie |
Časté otázky
Ako si overím, či skupina pasuje na môj rozdeľovač?
Pripojenie skupiny je v rozmere 1". Pred objednávkou si odmerajte vzdialenosť osí spodnej a hornej lišty na svojom rozdeľovači. Ak je rozstup osí 235 mm, montáž je priama a bez adaptérov.
Aké obehové čerpadlo mám k skupine doplniť?
Čerpadlo doplňte podľa výpočtu prietoku a tlakovej straty okruhov, pričom zohľadnite aj ich celkovú dĺžku. Ak máte funkčné čerpadlo z pôvodnej inštalácie, môžete ho použiť. Výber odporúčame konzultovať s projektantom alebo inštalatérom.
Môžem do systému použiť nemrznúcu zmes?
Áno, skupina je určená pre vodu aj pre roztok glykolu s koncentráciou najviac 50 %. Vyššia koncentrácia sa neodporúča, pretože mení viskozitu média, zhoršuje prestup tepla a zvyšuje nároky na čerpadlo. Glykolová zmes má zmysel najmä tam, kde hrozí zamrznutie sústavy, napríklad v objektoch využívaných sezónne. Pri celoročne vykurovanom rodinnom dome postačí upravená voda.
