Popis

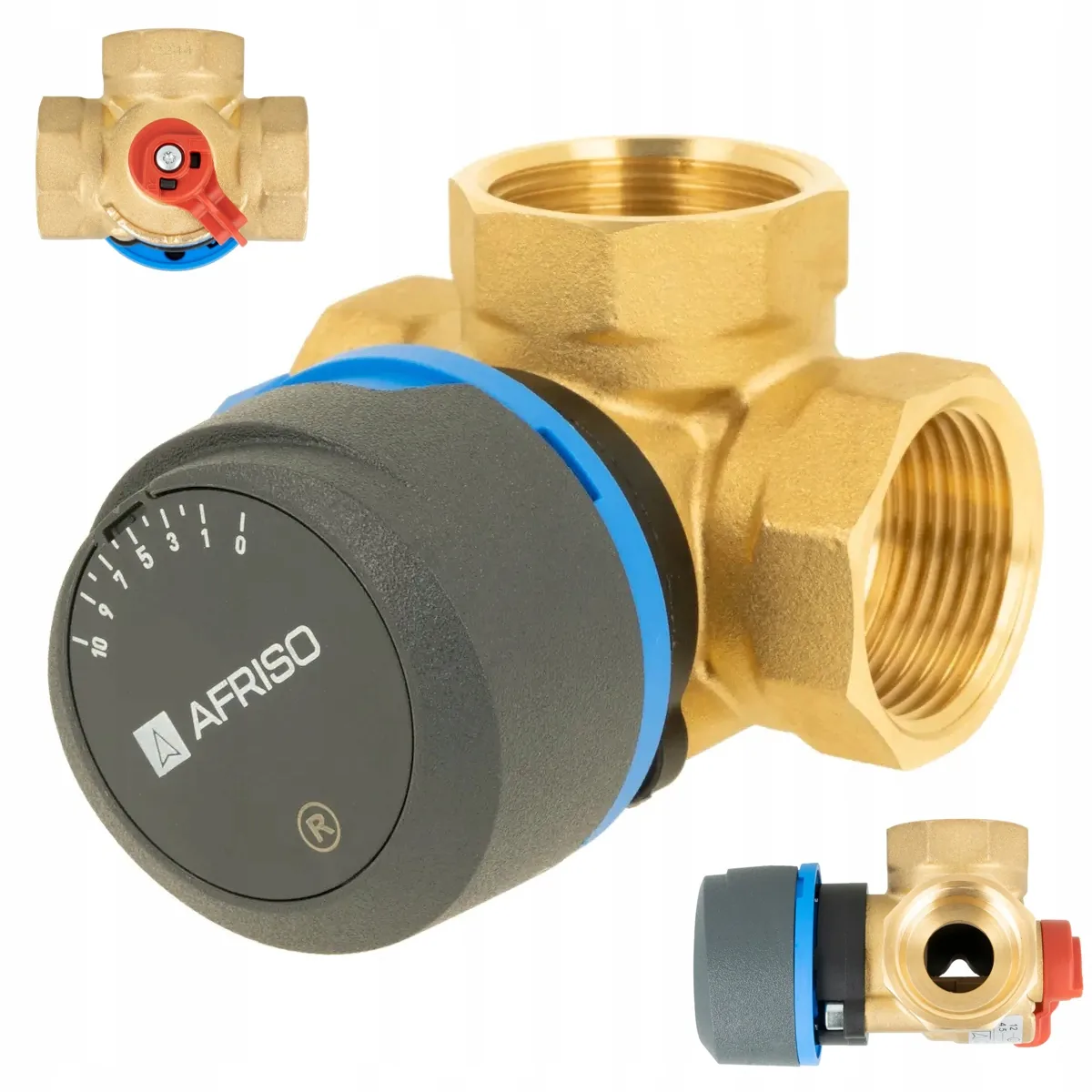

Trojcestný otočný zmiešavací ventil AFRISO ARV 384 Vario ProClick je armatúra s menovitou svetlosťou DN 25 a vnútorným závitom Rp 1", ktorá slúži na reguláciu teploty média vo vykurovacích a chladiacich sústavách. Médium z dvoch vetiev mieša na požadovanú teplotu a vďaka nastaviteľnému prietokovému súčiniteľu ho prispôsobíte konkrétnemu okruhu.
Ventil je určený pre inštalatérov aj domácich majstrov, ktorí si sústavu skladajú svojpomocne. Oceníte ho pri stavbe aj rekonštrukcii okruhov s dimenziou DN 25 – pri regulácii teploty vykurovacej vody v podlahovom kúrení, pri miešaní kotlového okruhu s vykurovacím okruhom aj v chladiacich rozvodoch, kde treba plynulo meniť teplotu média.
Zmiešavanie, rozdeľovanie aj prepínanie v jednom ventile
Armatúra pracuje ako zmiešavací, rozdeľovací aj prepínací ventil, takže pokryje viac typov zapojenia. Rozdiel medzi režimami je v smere prietoku, nie v konštrukcii – samotný ventil je pre všetky tri režimy rovnaký a to, ktorý z nich využijete, závisí od zapojenia Vašej vykurovacej alebo chladiacej sústavy.
- Zmiešavací režim: spája médium z dvoch vetiev do jednej a upravuje jeho teplotu.
- Rozdeľovací režim: delí prietok do dvoch vetiev.
- Prepínací režim: presmeruje tok do jednej alebo druhej vetvy.
Nastaviteľný Kvs 4,5–12 m³/h vďaka funkcii Vario
Kvs je prietokový súčiniteľ: udáva, koľko m³ vody pretečie ventilom za hodinu pri tlakovej strate 1 bar. Funkcia Vario umožňuje meniť Kvs v rozsahu 4,5–12 m³/h podľa prietoku v okruhu, takže jeden ventil pokryje okruhy s rôznym prietokom.
Nižšiu hodnotu zvoľte pre menšie okruhy, kde potrebujete jemnejšiu reguláciu teploty, vyššiu pre okruhy s väčším prietokom. Hodnotu Kvs nastavte pred uvedením sústavy do prevádzky.
Montáž bez zvárania a pohon bez náradia
Do rozvodu sa ventil zapája cez závitové pripojenia 1" (DN 25), teda bez zvárania. Poloha ventilu sa mení plynulým otáčaním hlavy – ručne alebo servopohonom.
Vďaka technológii ProClick servopohon pripevníte na hlavu ventilu jedným pohybom, bez skrutkovania a bez adaptéra. Rovnako rýchlo pohon zložíte, keď chcete ventil prestaviť ručne alebo skontrolovať jeho polohu, a montáž zvládnete aj v stiesnenom priestore pri rozdeľovači.
Technické parametre
| Výrobca | Afriso |
|---|---|
| Model | ARV 384 Vario ProClick |
| Typ | Trojcestný otočný zmiešavací ventil |
| Menovitá svetlosť | DN 25 |
| Priemer pripojenia | 1" (vnútorný závit Rp 1") |
| Prietokový súčiniteľ Kvs | 4,5–12 m³/h (nastaviteľný) |
| Použitie | Vykurovacie a chladiace sústavy |
| Dodatočné vlastnosti | Atest na kontakt s pitnou vodou |
| Kód výrobcu | 1338411 |
| EAN | 5902510009670 |
| Hmotnosť s balením | 1 kg |
| Stav | Nový |
Časté otázky
Môže ventil prísť do kontaktu s pitnou vodou?
Áno, podľa výrobcu má tento model atest na kontakt s pitnou vodou. Materiály, z ktorých je armatúra vyrobená, sú schválené na styk s pitnou vodou, takže ju môžete použiť aj v rozvodoch, kde sa takáto voda vyskytuje. Primárne je však určená na reguláciu teploty vo vykurovacích a chladiacich sústavách.
Bude ventil pasovať na moje 1" rozvody?
Áno, ak má Vaše potrubie pripojenie 1". Menovitá svetlosť DN 25 s vnútorným závitom Rp 1" je bežná dimenzia v rodinných domoch aj menších kotolniach. Palcový rozmer je normované obchodné označenie závitu, preto ho neprepočítavajte na milimetre. Pri inej dimenzii potrubia použite redukciu alebo zvoľte ventil v zodpovedajúcej veľkosti.
Podľa čoho overím, že objednávam správny model?
Ventil má kód výrobcu 1338411 a EAN 5902510009670. Ide o nový tovar, hmotnosť s balením je 1 kg.
