Popis

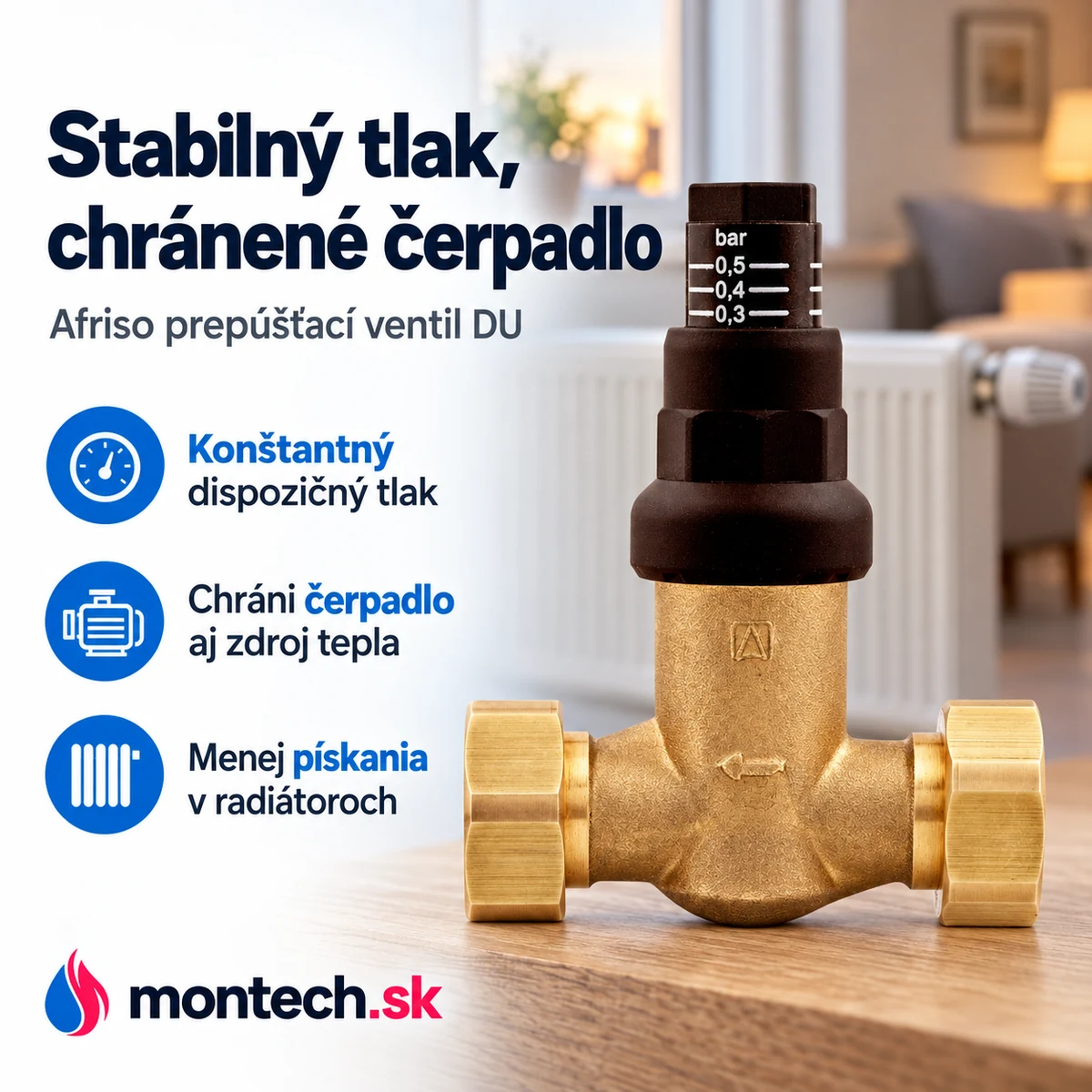

Priamy prepúšťací ventil diferenčného tlaku DU je armatúra pre uzatvorené vykurovacie systémy, napríklad pre sústavy s radiátormi a termostatickými hlavicami. Rieši situáciu, keď sa hlavice hromadne zatvárajú a tlak v sústave rýchlo narastá.
Stabilný tlak a ochrana čerpadla
Ventil udržiava konštantný dispozičný tlak bez ohľadu na aktuálny odber tepla. Prebytočné médium prepúšťa do vratného potrubia, takže obehovým čerpadlom a zdrojom tepla prechádza minimálny nevyhnutný prietok a nepracujú proti zatvoreným termostatickým ventilom.
Vďaka tomu sa zároveň redukuje pískanie a šumenie v termostatických ventiloch a radiátoroch.
Nastavenie a konštrukcia

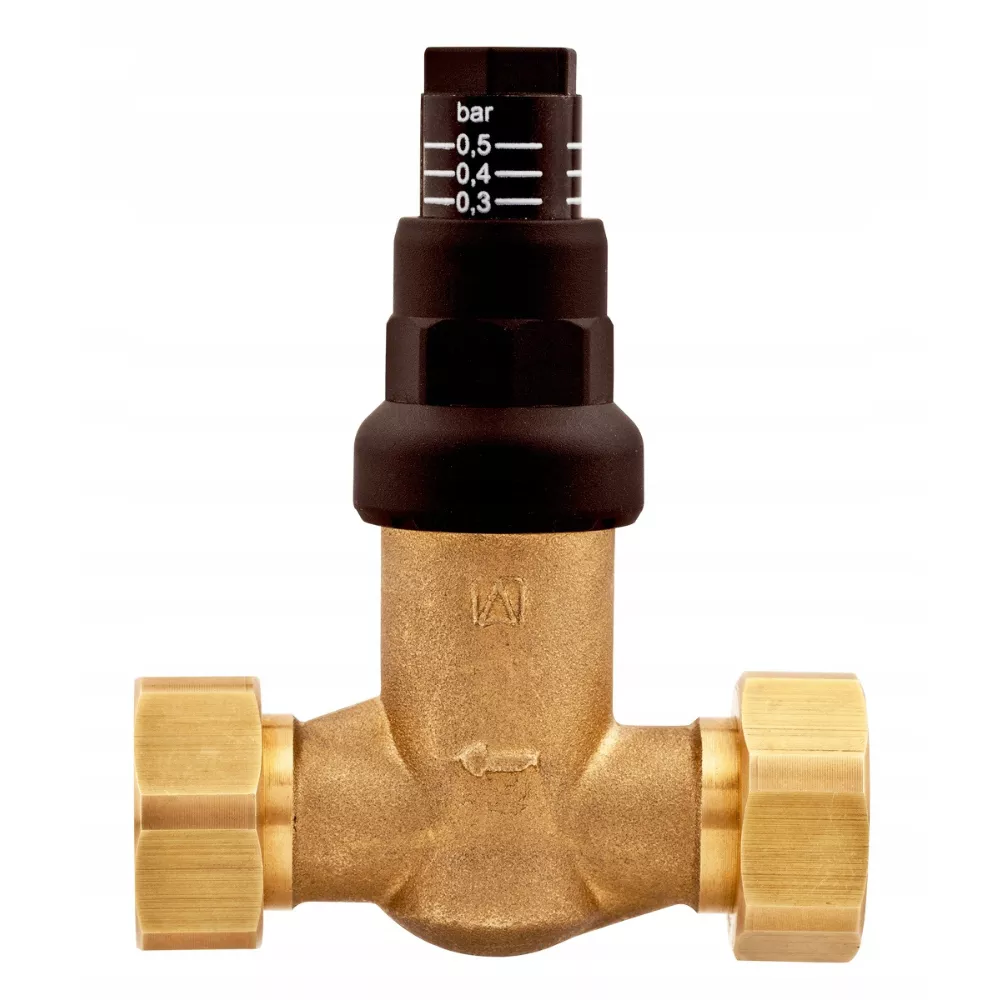

Otvárací diferenčný tlak nastavíte plastovým regulačným kolieskom so stupnicou v rozsahu 0,1 ÷ 0,5 bar, a to bez špeciálneho náradia.
Teleso ventilu je mosadzné, odolné voči korózii a určené na dlhú a spoľahlivú prevádzku.
Montáž a pripojenie

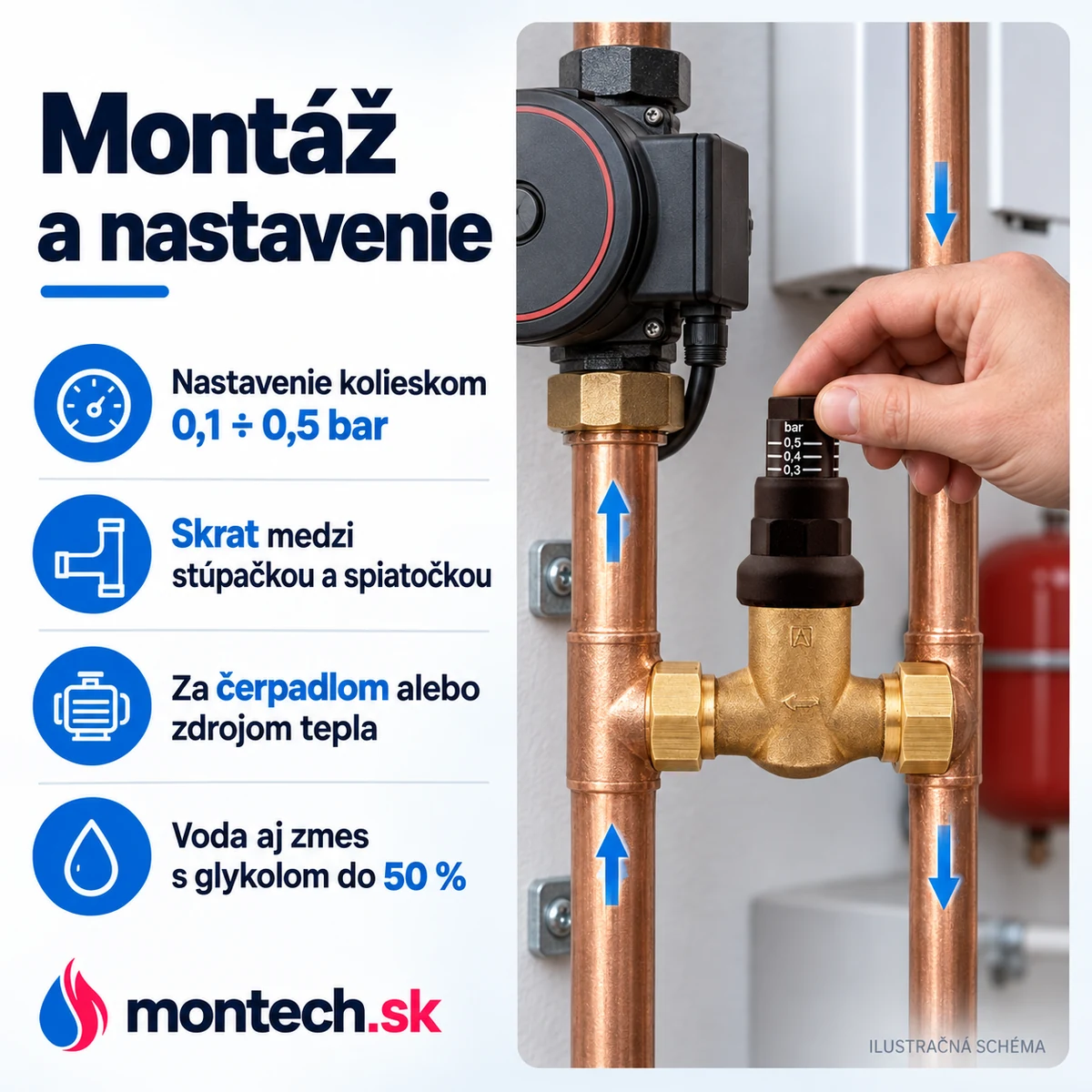

Ventil sa montuje ako skrat medzi stúpačku a spiatočku, zvyčajne čo najbližšie za obehové čerpadlo alebo za zdroj tepla. Okrem sústav s termostatickými hlavicami sa hodí aj do inštalácií s automatickými kotlami a tepelnými čerpadlami.

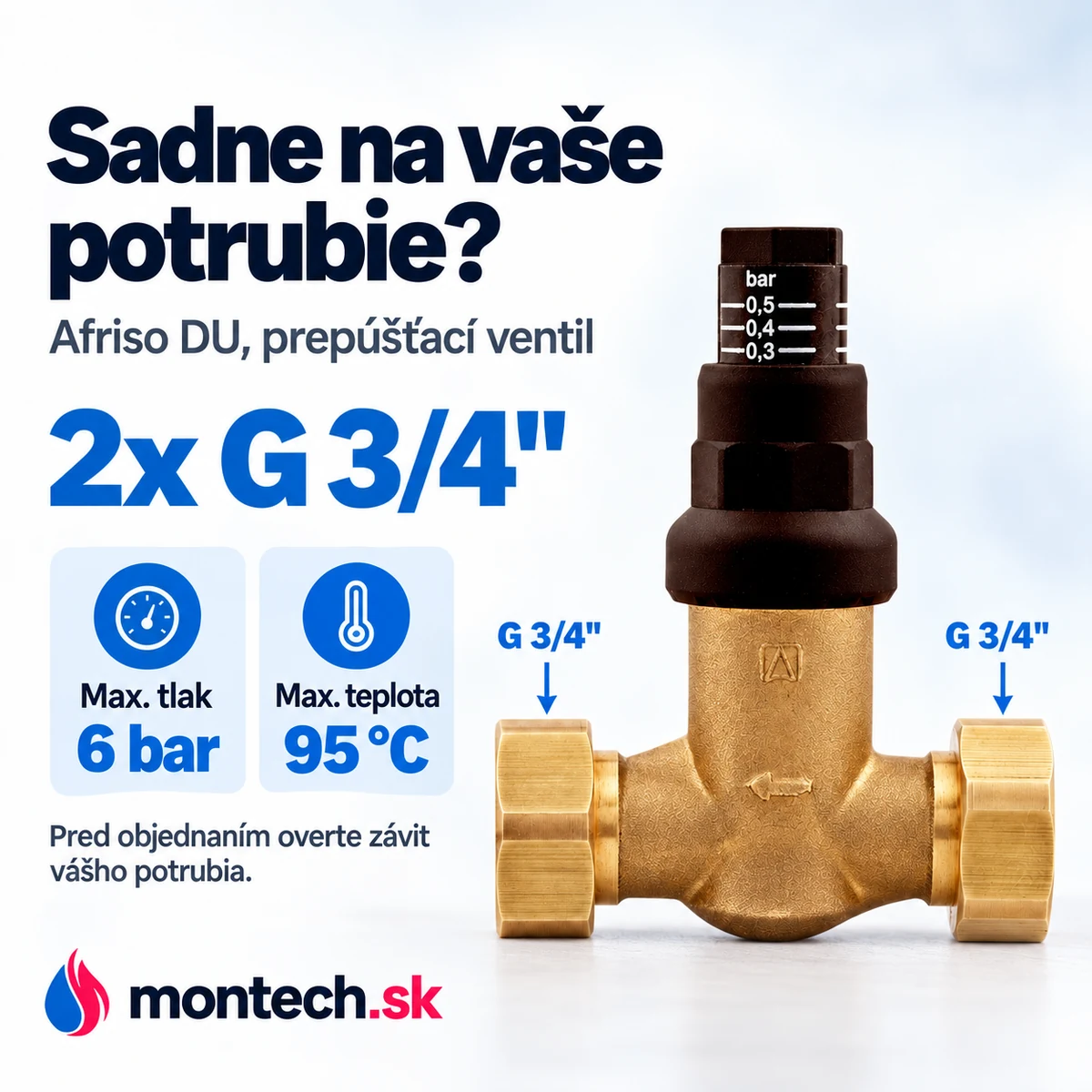

Pred objednaním si overte rozmer pripojenia – tento model má dva vnútorné závity G 3/4". Sústava nesmie prekročiť tlak 6 bar a teplotu 95 °C. Inštaláciu a nastavenie otváracieho tlaku odporúčame zveriť kvalifikovanému kúrenárovi.
Technické parametre
| Pripojenie | 2x vnútorný závit G 3/4" |
|---|---|
| Rozsah nastavenia diferenčného tlaku | 0,1 ÷ 0,5 bar |
| Maximálny tlak média | 6 bar |
| Maximálna teplota média | 95 °C |
| Materiál telesa | mosadz |
| Pracovné médium | voda, zmes vody a glykolu do 50 % |
| Nastavenie | plastové regulačné koliesko so stupnicou |
Časté otázky
Môžem ventil použiť v sústave s nemrznúcou zmesou?
Áno, ventil je vhodný pre vodu aj pre zmes vody a glykolu do koncentrácie 50 %.
Čo budem potrebovať na pripojenie ventilu?
Na pripojenie budete potrebovať bežný inštalatérsky tesniaci materiál, napríklad teflónovú niť alebo tesniacu kúdeľ s pastou.
Pre aké vykurovacie systémy je ventil určený?
Ventil je určený pre uzatvorené vykurovacie systémy podľa normy PN-EN 12828.
