Popis

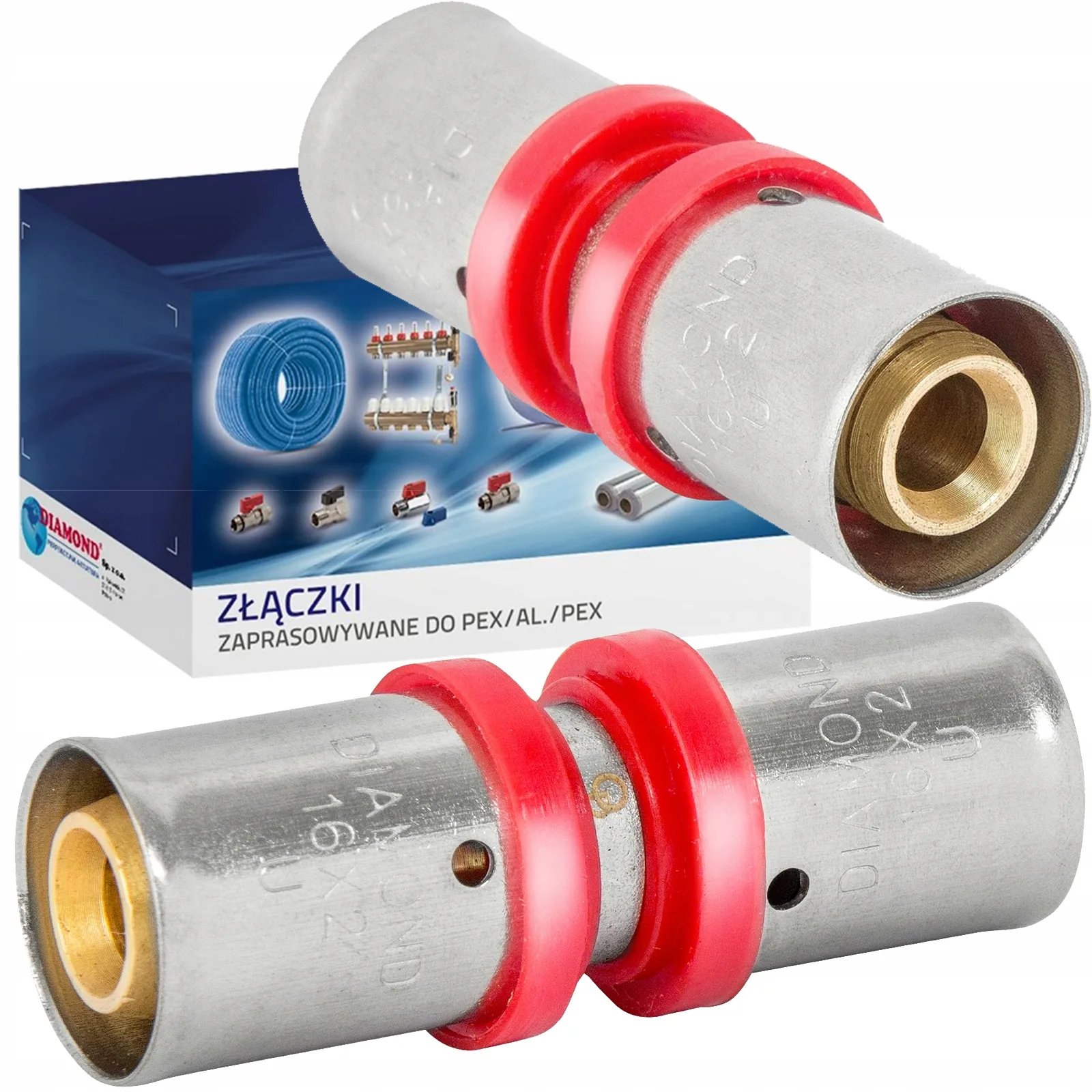

Lisovacia spojka PEX-AL-PEX DIAMOND 25 x 20 mm je redukčná tvarovka, ktorá natrvalo spája viacvrstvové rúrky dvoch rôznych priemerov vo vodovodných rozvodoch a v ústrednom kúrení. Každú stranu zalisujete samostatne jedným stlačením čeľustí typu „U“, takže spoj vznikne bez zvárania a bez lepenia.
Určená je inštalatérom aj domácim majstrom, ktorí potrebujú prejsť z rúrky 25 mm na rúrku 20 mm; jeden diel pritom nahradí redukciu aj spojku.

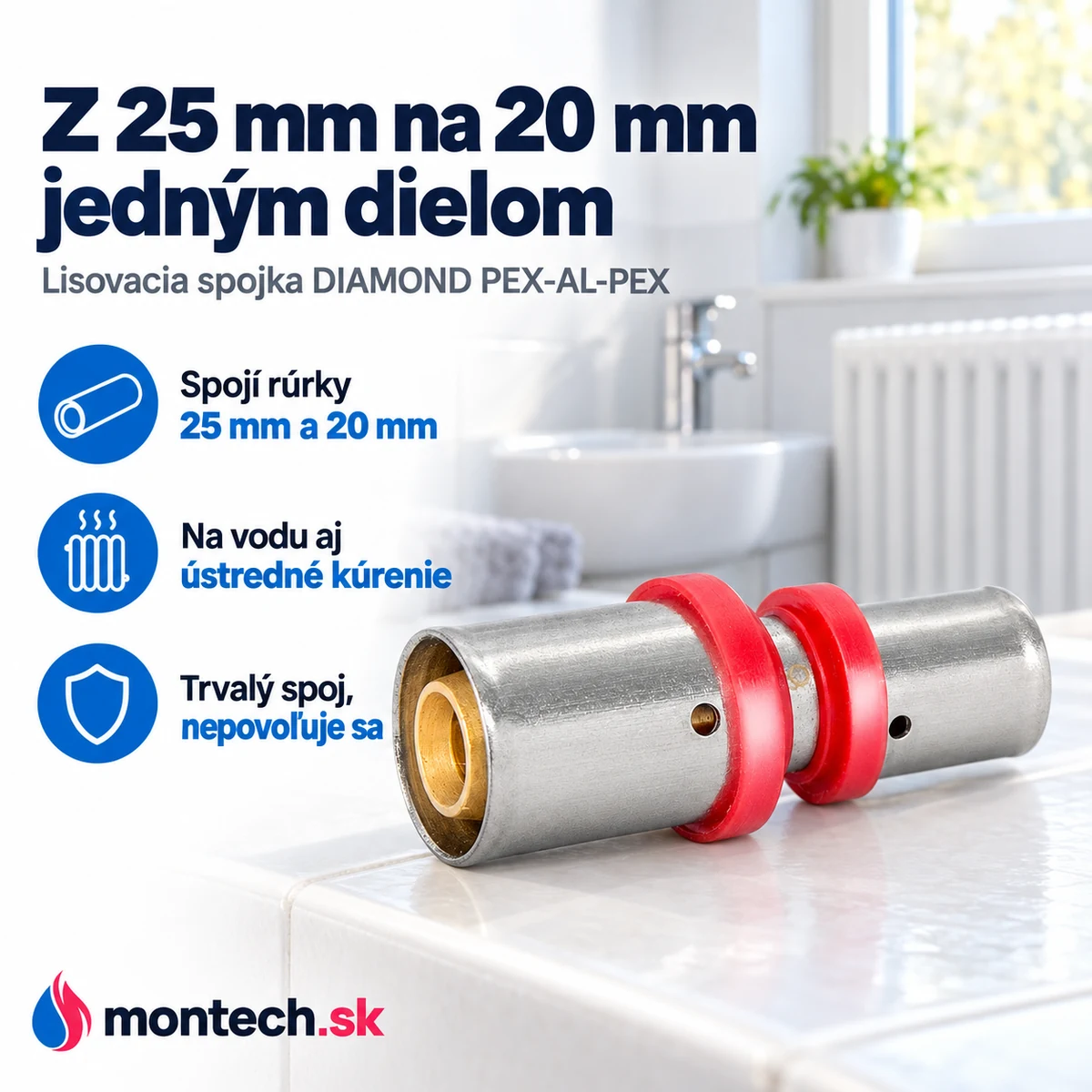

Prechod z 25 mm na 20 mm v jednom diele
Spojka je určená na viacvrstvové rúrky PEX-AL-PEX, teda na polyetylén vystužený hliníkom. Na jednej strane pripojíte rúrku s priemerom 25 mm, na druhej rúrku 20 mm, typicky pri prechode z hlavnej vetvy na odbočku k umývadlu, k radiátoru alebo k ďalšiemu stúpaču. Rozhoduje vonkajší priemer rúrky, preto si pred objednávkou skontrolujte označenie na svojej rúrke.
- Rekonštrukcia bytového rozvodu teplej a studenej vody
- Napojenie nového radiátora na existujúci okruh ústredného kúrenia
- Predlžovanie rozvodu v novostavbe
Materiály a pracovné parametre
Maximálna pracovná teplota spojky je 90 °C a maximálny pracovný tlak 10 bar, takže pokryje bežný rozvod teplej úžitkovej vody aj okruh ústredného kúrenia v rodinnom dome či byte.

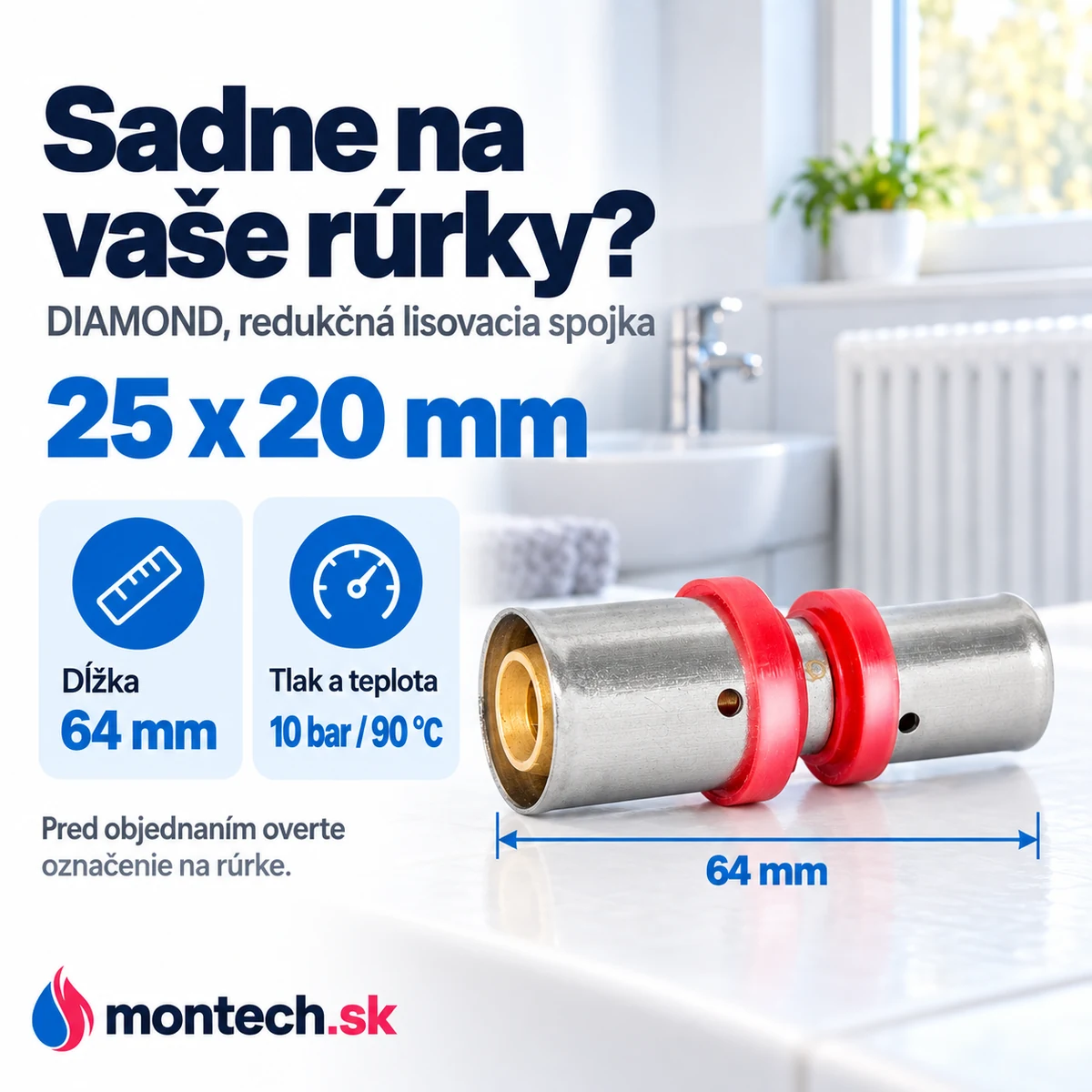

Dĺžka spojky je 64 mm a hmotnosť s jednotkovým balením 0,1 kg.
- Telo z mosadze s niklovanou povrchovou úpravou, ktorá odoláva korózii
- Lisovacia objímka z nerezovej ocele, ktorá nekoroduje
- Oporný krúžok z polyetylénu
- Tesnenie tvorí O-krúžok z EPDM, pružný aj pri opakovaných teplotných cykloch

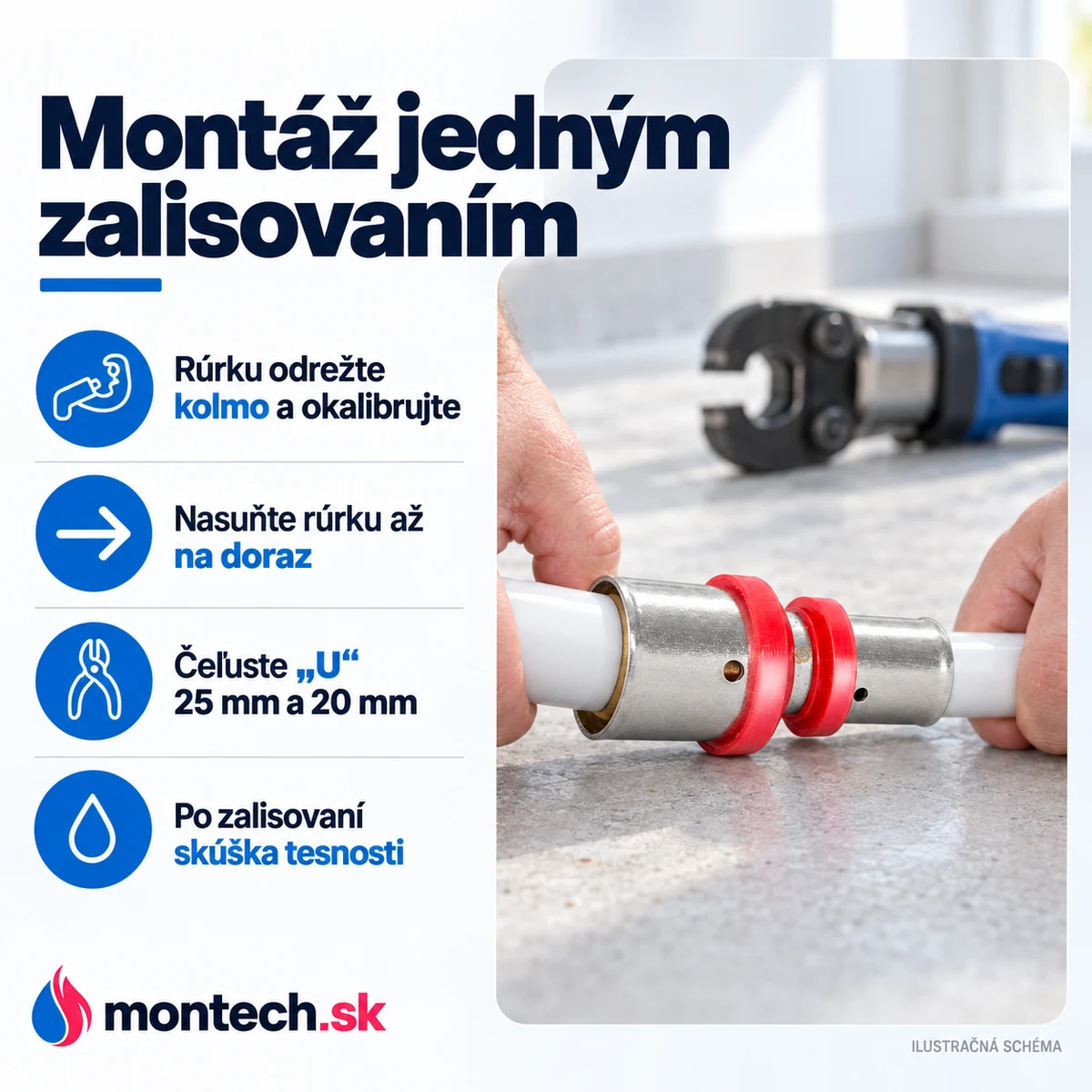

Montáž zalisovaním
Lisovaná spojka sa spája jedným stlačením lisovacích klieští, kým skrutkovaná sa doťahuje kľúčom cez maticu a zvernú objímku. Lisovaný spoj je rýchlejší a hodí sa aj do zamurovaných či zaliatych trás, kde sa k spoju už nedostanete.
- Rúrku odrežte kolmo rezákom na plastové rúrky a okalibrujte, aby ste odstránili ovál a zrazili hranu.
- Nasuňte rúrku na nátrubok až na doraz a cez otvory v objímke skontrolujte, či je zasunutá celá.
- Nasaďte lisovacie kliešte s čeľusťami profilu „U“ v dimenziách 25 mm a 20 mm a každú stranu zalisujte jedným stlačením.
- Po zalisovaní rozvod natlakujte a skontrolujte tesnosť spoja.
Technické parametre
| Výrobca | Diamond |
|---|---|
| Typ | Tvarovka |
| Druh | Spojka |
| Materiál | Niklovaná mosadz |
| Použitie | Vodovodné inštalácie |
| Dĺžka | 0,064 m |
| Hmotnosť s jednotkovým balením | 0,1 kg |
| Stav | Nový |
Časté otázky
Môžem spojku zalisovať čeľusťami profilu „TH“ alebo „H“?
Nie, profil čeľustí musí sedieť. Čeľuste typu „TH“ ani „H“ na túto spojku nepatria, pretože zanechajú iný tvar prelisu a spoj nemusí tesniť. Lisovanie prebieha bez otvoreného ohňa a bez závitových tesniacich materiálov, takže montáž zvládnete aj v stiesnenom priestore v drážke či v podlahe.
Dá sa zalisovaný spoj neskôr rozobrať?
Nie, zalisovaný spoj je nerozoberateľný a natrvalo spája rúrku so spojkou. Nepovoľuje sa ani po rokoch prevádzky a nevyžaduje žiadnu údržbu ani doťahovanie. Ak potrebujete trasu neskôr zmeniť, spojku aj s časťou rúrky odrežete a nahradíte novou.
Je spojka vhodná na pitnú vodu?
Áno, výrobca uvádza atest PZH na vodovodné inštalácie. Niklovaná mosadz je štandardným materiálom pre rozvody pitnej vody, takže spojku použijete na rozvod studenej aj teplej úžitkovej vody v obytných priestoroch. Pri montáži dbajte na to, aby bola rúrka pred nasunutím zbavená ostrapkov, ktoré by mohli poškodiť O-krúžok.
