Popis

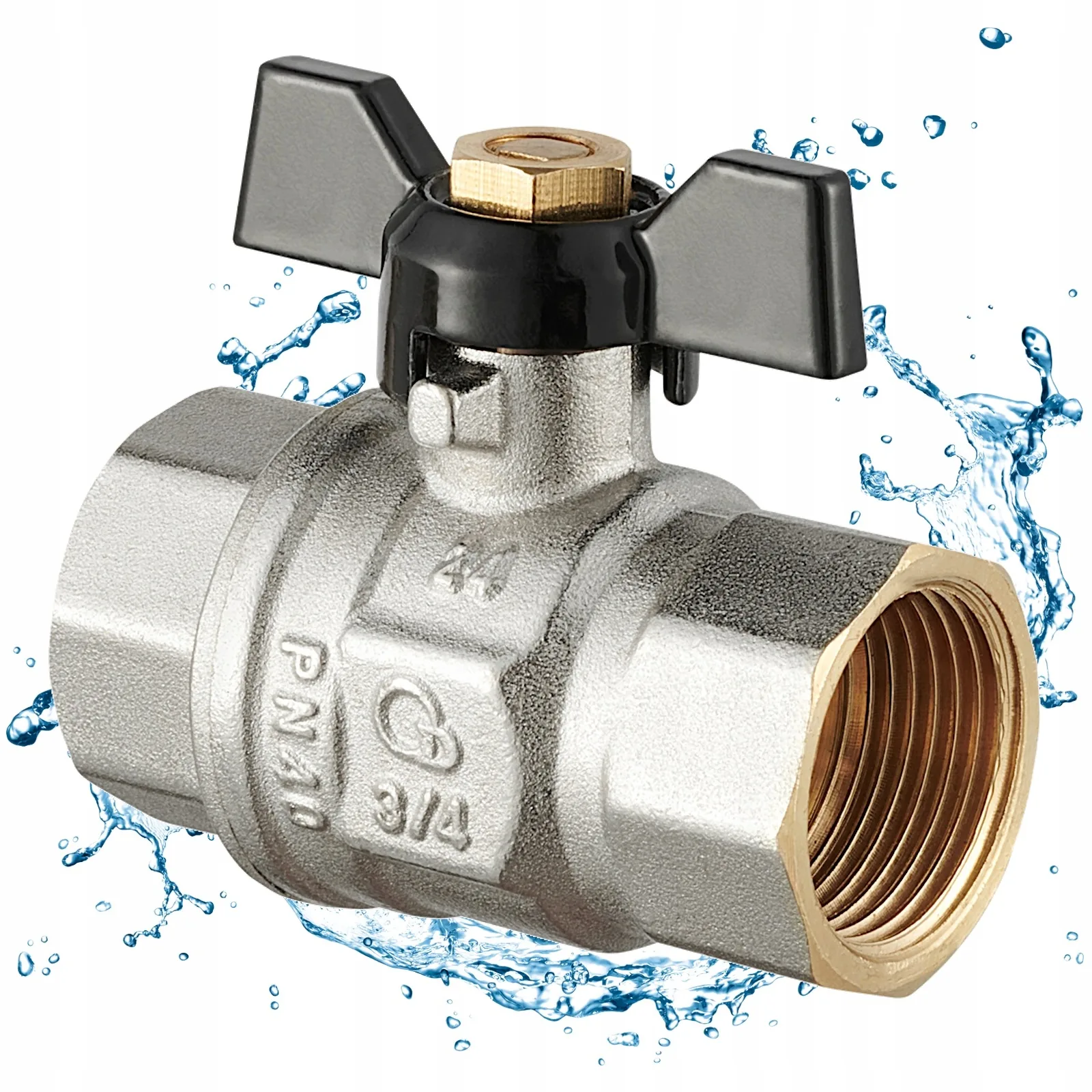

Guľový ventil DIAMOND ART.3570-25.MOT je mosadzný plnoprietokový uzáver s pripojovacím závitom G 1" (DN25). Uzatvára prietok vo vodovodných, vykurovacích, chladiacich a tlakovzdušných rozvodoch a zvláda pracovný tlak do 40 bar a teplotu do 120 °C, takže poslúži aj v namáhaných kotolniach.
Ventil ocenia inštalatéri, kúrenári a servisní technici, ktorí potrebujú spoľahlivo odstaviť úsek pri montáži aj oprave, rovnako ako majitelia domov a bytov pri rekonštrukcii rozvodov, keď treba oddeliť kotolňu, stúpačku alebo vetvu do kúpeľne. Typicky sa používa ako uzáver pred vodomerom či filtrom na hlavnom prívode, na odstavenie okruhu kotla alebo rozdeľovača podlahového kúrenia pred servisom a na uzatvorenie vetvy stlačeného vzduchu v dielni.

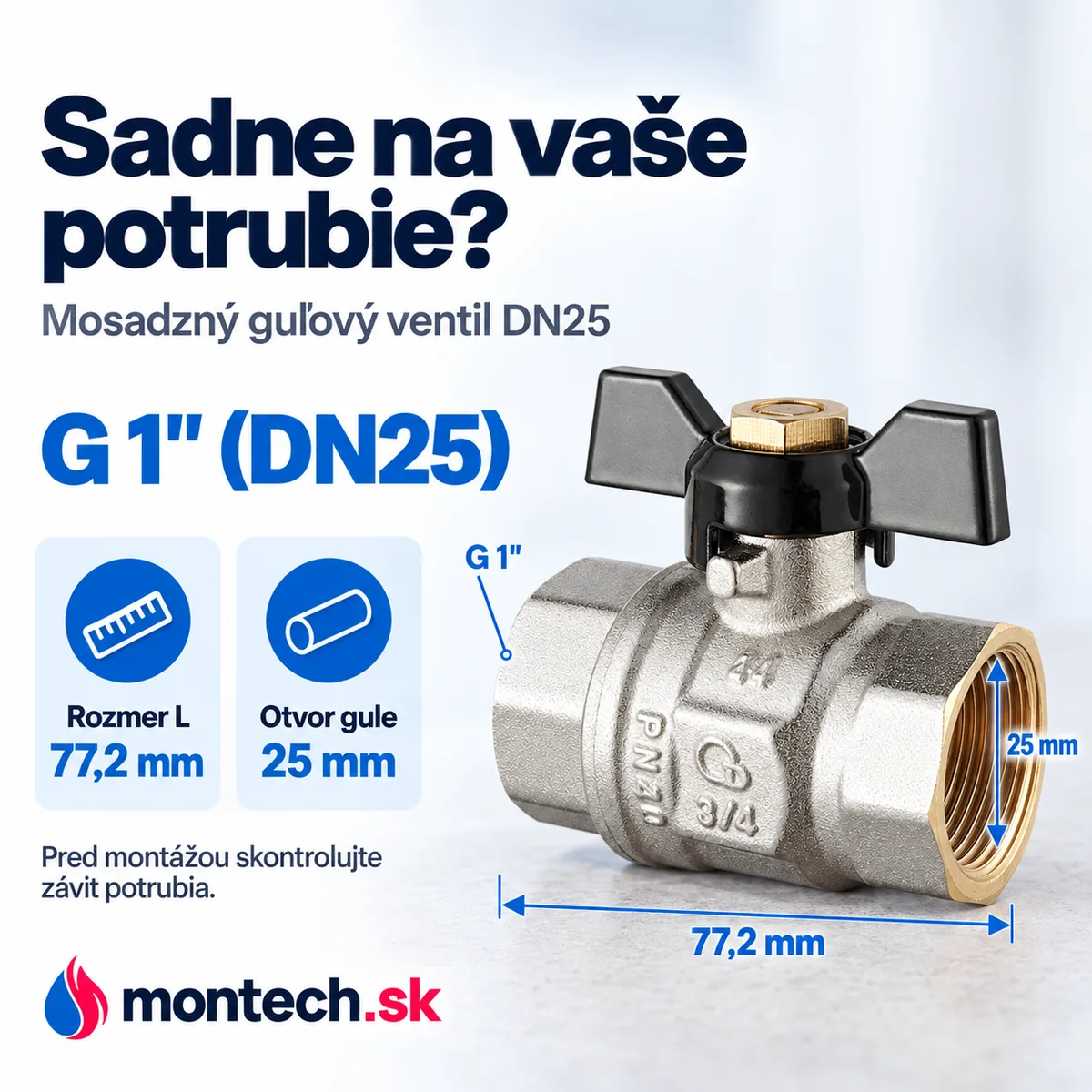

Plný prietok 25 mm bez zúženia
Otvor gule má plných 25 mm, teda rovnaký priemer ako potrubie DN25. Médium tak pri prechode nenaráža na zúženie a nevzniká zbytočná tlaková strata ani hluk, na rozdiel od zúžených ventilov s menším otvorom. Výhodu oceníte na hlavnom prívode vody a pri čerpadlových okruhoch.
- Rozmer L 77,2 mm

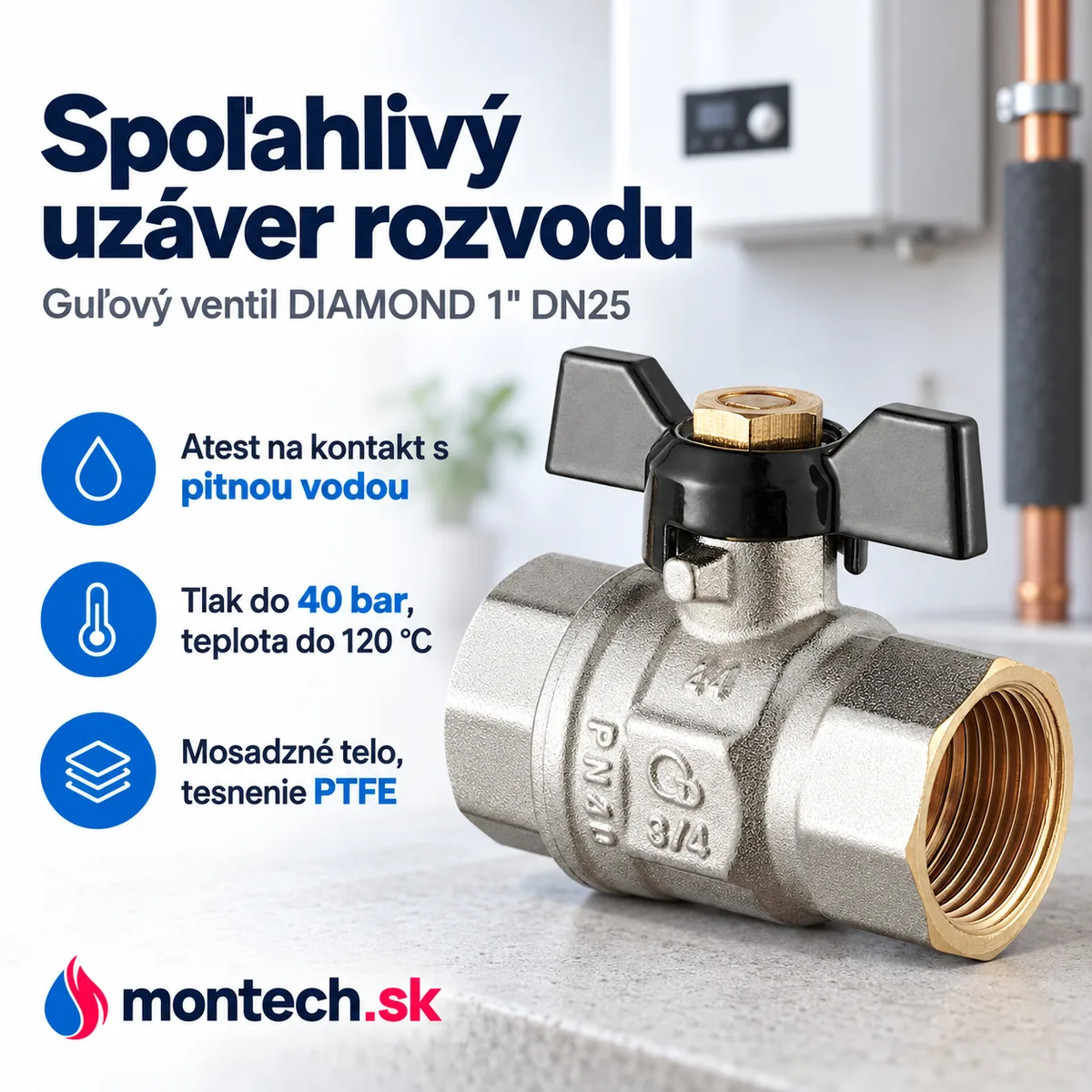

Mosadzné telo pre náročnú prevádzku
Telo je z mosadze s pieskovaným a niklovaným povrchom, tesnenie gule z PTFE spolu s upchávkou v dlhom hrdle vretena obmedzuje presakovanie pri dlhodobej prevádzke. Materiál má klasifikáciu reakcie na oheň triedy A1. Limity 40 bar a 120 °C pokrývajú s rezervou domové rozvody, kde tlak vody býva do 6 bar a teplota vykurovacej vody do 90 °C.
Pracovným médiom je voda, zmes vody a glykolu v pomere 50/50 aj stlačený vzduch, pri ktorom platí nižší limit 10 bar. Výrobca uvádza atest na kontakt s pitnou vodou.
- Nový ventil v originálnom balení

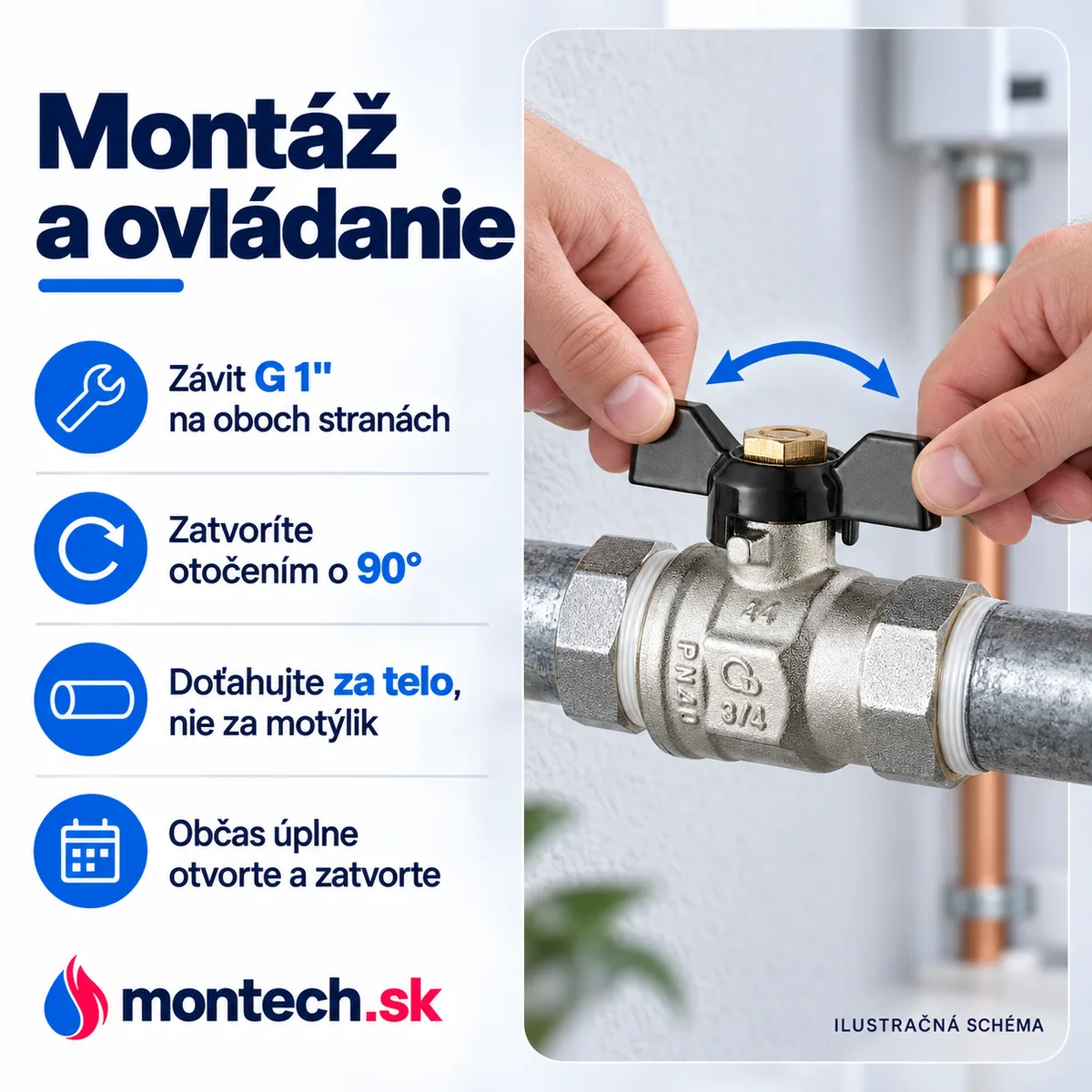

Montáž a ovládanie motýlikom
Ventil má vnútorný závit G 1" na oboch stranách, takže ho na potrubie napojíte cez štandardné závitové tvarovky DN25. Závit utesnite konopou s tesniacou pastou alebo teflónovou páskou a doťahujte za telo ventilu, nikdy nie za motýlik. Montovať ho môžete v ľubovoľnej polohe, vodorovne aj zvisle, len okolo motýlika ponechajte priestor na otočenie o 90°.
Ventil zatvoríte jedným pohybom hliníkového motýlika v čiernej farbe. Ten na rozdiel od páky nezavadzia v tesných šachtách ani pri rozdeľovačoch. Údržba nie je potrebná, stačí ventil raz za čas úplne otvoriť a zatvoriť, aby sa guľa nezanášala usadeninami a nezatuhla.
Technické parametre
| Značka | DIAMOND |
|---|---|
| Kód výrobcu | ART.3570-25.MOT |
| Menovitá svetlosť | DN25 |
| Závit (rozmer A) | G 1" |
| Rozmer L | 77,2 mm |
| Priemer otvoru gule | 25 mm (plný prietok) |
| Materiál telesa | Mosadz, pieskovaný a niklovaný povrch |
| Tesnenie gule | PTFE |
| Ovládanie | Hliníkový motýlik, čierny |
| Maximálny tlak | 40 bar; pri stlačenom vzduchu 10 bar |
| Maximálna teplota | 120 °C |
Časté otázky
Na akú rúrku ventil pasuje?
Palcové označenie 1" je normovaný obchodný rozmer závitu, nie priemer v milimetroch, preto sa neprepočítava. Napojíte ho na oceľové, medené aj plastové potrubie ukončené závitovou tvarovkou 1"; pri inom rozmere použite redukciu.
Môžem ventil použiť na pitnú vodu?
Áno. Použiť ho môžete na hlavnom prívode vody do domu, pred vodomerom, filtrom aj na rozvodoch k batériám; mosadz a tesnenie z PTFE sú v pitnovodných inštaláciách bežné materiály.
Kde všade ventil poslúži?
V domoch, bytoch, kotolniach, technických miestnostiach, pivniciach aj v úžitkových budovách, a to pri montáži nových rozvodov, pri opravách aj pri modernizácii starej inštalácie.
