Podlahové kúrenie v pasívnom dome: Kompletný návod
Pasívny dom a podlahové kúrenie — táto kombinácia je na Slovensku čoraz obľúbenejšia, no prax ukazuje, že veľa majiteľov naráža na rovnaké problémy: nesprávne nastavené teploty vody, nerovnomerné vykurovanie niektorých miestností alebo záhadné opakované straty tlaku v sústave. Ak práve staviate pasívny dom, rekonštruujete jestvujúci systém, alebo jednoducho riešite nefungujúce kúrenie, tento kompletný návod vám odpovie na všetky praktické otázky — od správneho návrhu teplotného spádu až po každodennú údržbu a čistenie systému.
Prečo je podlahové kúrenie pre pasívny dom to najlepšie riešenie?
Pasívny dom dosahuje takú výbornú tepelnú izoláciu, že jeho tepelné straty sú zvyčajne pod 15 W/m². To je zásadný rozdiel oproti bežným novostavbám, kde tepelné straty dosahujú 30 až 60 W/m², a oproti starým budovám s hodnotami 80 až 150 W/m². Pre vykurovací systém to znamená jedinú vec: musí byť schopný pracovať s veľmi nízkymi výkonmi a pri tom udržiavať konštantnú izbovú teplotu bez výrazných výkyvov — inak bude dom buď príliš teplý, alebo zbytočne nákladný na prevádzku.
Práve tu podlahové kúrenie dominuje nad radiátormi. Klasické radiátory sú konštruované na vysokoteplotné systémy — efektívne fungujú pri 60 až 80 °C, čo je pre moderné tepelné čerpadlá krajne neefektívne. Podlahové kúrenie pracuje pri teplotách 28 až 45 °C, čo je ideálna prevádzková teplota pre tepelné čerpadlá vzduch/voda alebo zem/voda. Koeficient výkonu (COP) tepelného čerpadla pri takto nízkych teplotách dosahuje hodnoty 4,0 až 5,5 — teda z jednej kilowatthodiny elektrickej energie vznikne štyri až päť kilowatthodín tepelnej energie. Oproti teplotnému spádu 60/45 °C s COP okolo 2,5 je to úspora takmer polovice prevádzkových nákladov na kúrenie.
Podlahové kúrenie tiež zabezpečuje rovnomernú distribúciu tepla po celej ploche miestnosti bez studených kútov a bez prúdenia vzduchu, ktoré dvíha prach. Teplota vzduchu je najvyššia pri podlahe, kde chodíme, a najnižšia pri strope — fyziologicky správny teplotný profil pre ľudský organizmus. Pre pasívny dom, kde je každý watt drahý a komfort je samozrejmosťou, je podlahové kúrenie jednoducho prvá voľba projektantov aj majiteľov.
Akú teplotu vody nastaviť pre podlahové kúrenie v pasívnom dome?
Teplota vody v systéme závisí od tepelnej záťaže miestnosti, rozostupu potrubia, hrúbky mazaniny a typu podlahovej krytiny. Pre pasívne domy platia nižšie teploty ako pre bežné stavby. Nasledujúca tabuľka poskytuje orientačné hodnoty:
| Typ miestnosti | Prívod (°C) | Spiatočka (°C) | Max. povrch podlahy |
|---|---|---|---|
| Obývacia izba, spálňa | 30 – 35 | 25 – 28 | 29 °C |
| Kúpeľňa, WC | 35 – 40 | 28 – 33 | 35 °C |
| Chodba, predsieň | 30 – 35 | 25 – 28 | 29 °C |
| Pasívny dom s tepelným čerpadlom | 28 – 33 | 23 – 27 | 27 °C |
Dôležité upozornenie: teplota povrchu podlahy nesmie v obytných miestnostiach prekročiť 29 °C a v kúpeľniach 35 °C. Vyššie teploty spôsobujú nepríjemný pocit pálenia nôh a nenávratne poškodzujú podlahové krytiny — pri masívnej drevenej podlahe alebo lamináte môže prísť k deformácii a rozpínaniu celej plochy.
Pre pasívne domy s tepelným čerpadlom je optimálny teplotný spád 30/25 °C alebo dokonca 28/23 °C. Takéto nízke teploty sú bežnou praxou v Škandinávii a čoraz viac aj u nás. Čím nižší teplotný spád, tým vyšší COP tepelného čerpadla a nižšia mesačná spotreba elektriny. Systém musí byť od začiatku navrhnutý na tento spád — nie je možné ho jednoducho dosiahnuť znížením teploty na termostate bez zodpovedajúceho rozostupu potrubia a veľkosti plôch.
Ako vypočítam správny rozostup potrubia — prečo mi nevychádza výkon?
Ak podlahové kúrenie nezohrieva miestnosť na požadovanú teplotu, problém zvyčajne spočíva v nesprávnom rozostupe potrubia alebo nedostatočnom prietoku vody v niektorých okruhoch. Pre pasívny dom platí: tepelná záťaž je nízka, ale rozostup potrubia musí byť navrhnutý individuálne pre každú miestnosť podľa jej expozície, zasklenia a orientácie.
Bežné rozostupy sú 10, 15, 20 alebo 25 cm. Pre pasívny dom s tepelnou záťažou 10 až 20 W/m² postačí pri teplotnom spáde 35/28 °C rozostup 20 cm pre štandardné miestnosti. Pre chladnejšie okrajové miestnosti so severnou expozíciou alebo rohové izby s väčšou stratou tepla odporúčame 15 cm. Kúpeľňa si kvôli vyššiemu komfortnému príkonu tepla vyžaduje rozostup 10 až 15 cm.
Kľúčová je aj kvalita uchytenia potrubia pri inštalácii. Nesprávne položené potrubie, ktoré sa vyzdvihne pri betonáži mazaniny, mení efektívny rozostup a spôsobuje vzduchové vrecká. Sponky Uponor 300 ks 50 mm na podlahové kúrenie (7,30 € [AKCIA]) zaručia, že potrubie zostane presne na nastavenej vzdialenosti počas celej betonáže anhydritovej mazaniny — bez posunutia a bez vzniku nerovnomerného prietoku.
Pre orientačný výpočet výkonu platí vzorec: Q = q × F, kde q je špecifická tepelná záťaž v W/m² a F je plocha miestnosti v m². Pasívny dom s tepelnou záťažou 12 W/m² a miestnosťou 25 m² potrebuje systém dodávajúci 300 W. Pri teplotnom spáde 35/28 °C a rozostupe 15 cm to podlahové kúrenie bez problémov pokryje — s rezervou pre aj chladnejšie zimné dni.
Prečo mi podlahové kúrenie nezohrieva miestnosti rovnomerne?
Nerovnomerné vykurovanie patrí k najčastejším sťažnostiam majiteľov pasívnych domov. Niektoré miestnosti sú príliš teplé, iné studené — a pritom regulácia hovorí, že všetko beží správne. Príčin môže byť hneď niekoľko a je dôležité ich správne identifikovať.

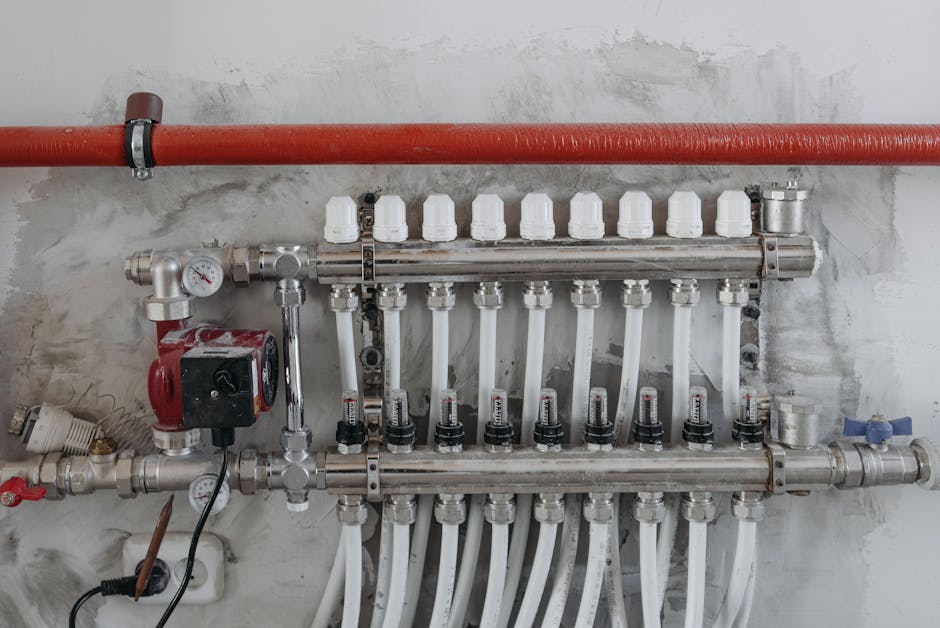

Hydraulická nerovnováha je najčastejším vinníkom. Každý okruh podlahového kúrenia má inú dĺžku potrubia a teda iný hydraulický odpor. Bez vyváženia sa voda tlačí prednostne do kratších okruhov s nižším odporom — dlhšie okruhy dostávajú menej prietoku a teda menej tepla. Riešením je hydraulické vyváženie pomocou regulačných ventilov na rozdeľovači, pričom každý okruh sa nastaví na správny prietok podľa výpočtu alebo meraním priamymi prietokomermi.
Vzduch v sústave je ďalšou bežnou príčinou. Vzduchové bubliny zachytené v potrubí fyzicky bránia prietoku vody a spôsobujú, že okruh prakticky nevykuruje. Systém treba pravidelne odvzdušňovať — ideálne na začiatku každej vykurovacej sezóny. Rozdeľovač by mal byť umiestnený v najvyššom bode systému a mal by mať funkčné odvzdušňovacie ventily na každom okruhu.
Ak problémy pretrvávajú napriek vyváženiu a odvzdušneniu, príčinou sú pravdepodobne usadeniny v potrubí. Magnetický kal a produkty korózie zužujú prierez potrubia a znižujú prietok postupne, takže problém sa prejavuje až po rokoch prevádzky. V takomto prípade odporúčame čistiaci prostriedok IBO CLEANER IC-3 FLUSH (1 L) (21,20 € [AKCIA]), ktorý efektívne rozpustí usadeniny a vyčistí celý systém počas jediného preplachovania.
Podlahové kúrenie
Zobraziť všetko →
Ako ochránim podlahové kúrenie pred nečistotami a koróziou?
V pasívnom dome predstavuje podlahové kúrenie investíciu v tisícoch eur. Jeho životnosť priamo závisí od kvality vody cirkulujúcej v systéme. Magnetické usadeniny, kaly a produkty korózie sú hlavnými príčinami porúch obehových čerpadiel, regulačných ventilov a rozdeľovačov — a ak je potrubie zabudované v betóne, každá oprava znamená búranie podlahy.
Najúčinnejšou ochranou je inštalácia magnetického separátora nečistôt na spiatočke vykurovacej sústavy. Magnetický separátor IBO IBF-07 (1 palec) (70,60 € [AKCIA]) zachytáva magnetické kovové častice — hrdzu, magnetit a mikročastice z kovových komponentov — skôr, než stihnú poškodiť obehové čerpadlo tepelného čerpadla alebo regulačné ventily rozdeľovača. Čistenie separátora je jednoduché: raz za sezónu odskrutkujete veko, vytiahnete magnet a opláchnete zachytené nečistoty pod tečúcou vodou.

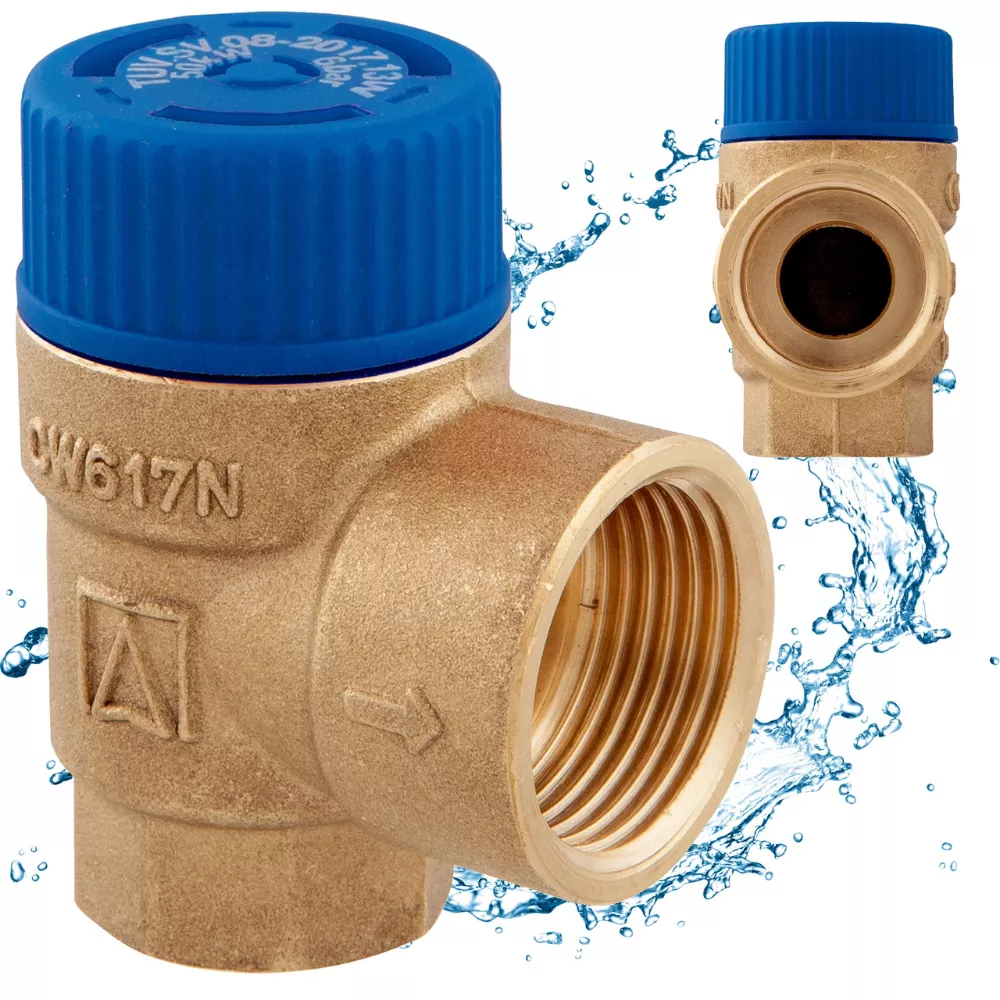

Pre ochranu zásobníka TÚV a celej vykurovacej sústavy je nevyhnutný správne nastavený poistný ventil. Poistný ventil AFRISO MSW 6 bar, G 1/2 × G 3/4 (13,20 € [AKCIA]) chráni sústavu pred nebezpečným pretlakom — napríklad pri poruche expanznej nádoby alebo prehriatí. Je to povinná súčasť každej legálnej inštalácie a jeho absencia alebo zlé nastavenie môže viesť k vážnemu poškodeniu celého systému.
Pravidelne sledujte aj prevádzkový tlak v systéme. Správna hodnota pre uzavreté vykurovacie sústavy je 1,5 až 2,0 bar v studenom stave. Ak tlak opakovane klesá, ide o únik — a ten treba riešiť okamžite, kým je potrubie ešte dostupné bez búrania.

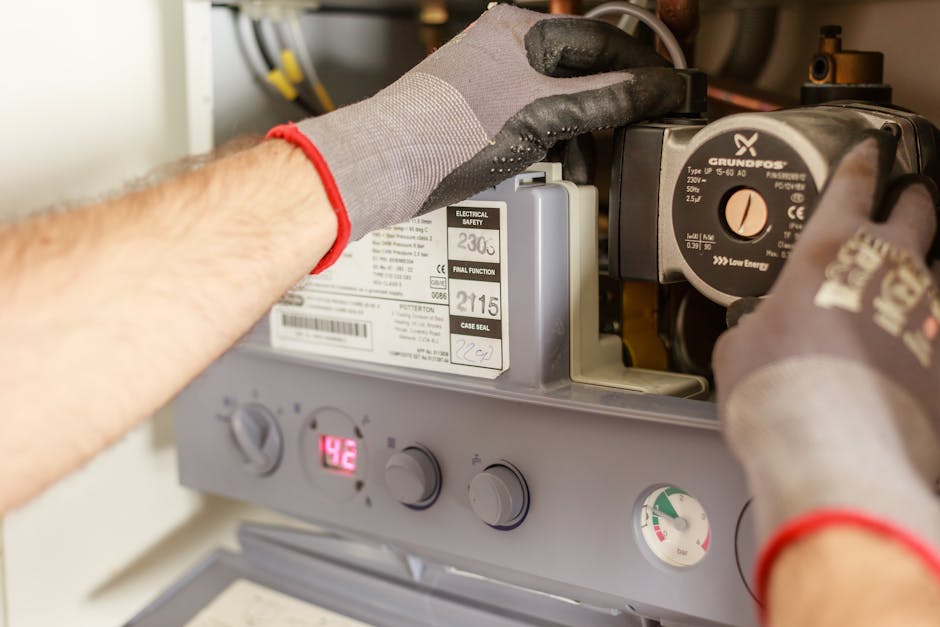

Ako správne vykonám prepláchovanie a čistenie podlahového kúrenia?
Podlahové kúrenie v pasívnom dome by malo prejsť kompletným preplachovaním každých 5 až 7 rokov, prípadne vždy, keď zaznamenáte pokles výkonu, zvýšenú hlučnosť obehovej pumpy alebo viditeľné znečistenie vo vode pri kontrole. Postup je nasledovný:
- Vyprázdnenie systému: Uzavrite prívod vody a vypustite vodu zo systému cez vypúšťací ventil. Súčasne skontrolujte a vyčistite magnet v magnetickom separátore od zachytených usadenín.
- Pridanie čistiaceho prostriedku: Do systému pridajte IBO CLEANER IC-3 FLUSH podľa dávkovania na obale. Prípravok obsahuje zmäkčovadlá a inhibítory korózie, ktoré uvoľnia usadeniny a zároveň chránia kovové časti sústavy pred ďalšou koróziou.
- Cirkulácia: Spustite obehové čerpadlo a nechajte systém bežať minimálne 2 hodiny pri bežnej prevádzkovej teplote, aby sa čistiaci prostriedok dostal do všetkých okruhov a uvoľnil usadeniny aj v najvzdialenejších častiach potrubia.
- Výplach čistou vodou: Vypustite znečistenú vodu a prepláchnite systém čistou vodou niekoľkokrát, kým voda vytekajúca z výpustu nebude číra, bez zápachu a bez viditeľných nečistôt.
- Plnenie a odvzdušnenie: Naplňte systém čerstvou upravenou vodou (odporúčaná tvrdosť 1,5 až 3,0 mmol/l), pridajte inhibítor korózie a odvzdušnite všetky okruhy cez odvzdušňovacie ventily na rozdeľovači.
- Kontrola a nastavenie: Overte prevádzkový tlak (1,5 až 2,0 bar), skontrolujte správnu funkciu expanznej nádoby a otestujte chod obehovej pumpy pri rôznych nastaveniach výkonu.
Po preplachovaní vždy znovu skontrolujte magnet v separátore, vizuálne prekontrolujte všetky viditeľné spoje a nastavte hydraulické vyváženie okruhov na rozdeľovači. Táto pravidelná starostlivosť predĺži životnosť celého systému o desaťročia.
Kedy zavolať odborníka na podlahové kúrenie v pasívnom dome?
Mnohé bežné úkony pri podlahovom kúrení zvládne šikovný majiteľ domu aj sám. Existujú však situácie, kedy je odborný zásah nevyhnutný a akékoľvek otálanie môže spôsobiť vážne a nákladné škody:
- Vlhkosť pod podlahou alebo tmavé škvrny na podlahovej krytine — pravdepodobný únik potrubia. Odborník s termovíznou kamerou presne lokalizuje miesto úniku bez búrania podlahy.
- Opakované straty tlaku viac ako raz mesačne — jasný príznak úniku v sústave vyžadujúci odbornú diagnostiku tlakovými skúškami.
- Prvotné spustenie nového systému — hydraulické vyváženie všetkých okruhov a nastavenie ekvitermickej regulácie by mal vždy realizovať certifikovaný inštalatér. Nesprávne vyváženie ovplyvňuje efektivitu systému počas celej jeho životnosti.
- Výmena zdroja tepla — zmena tepelného čerpadla vyžaduje prepočet teplotných spádov a celkové prenastavenie regulácie systému.
- Plánované rozšírenie systému — pridanie nových okruhov alebo miestností si vyžaduje nový hydraulický výpočet a posúdenie kapacity existujúceho čerpadla a rozdeľovača.
Súvisiace produkty pre podlahové kúrenie v pasívnom dome
Všetky potrebné komponenty pre inštaláciu, prevádzku a údržbu podlahového kúrenia nájdete v sekcii Podlahové kúrenie na montech.sk. Pre ochranu vykurovacej sústavy a zásobníka TÚV odporúčame aj produkty z kategórie Domácnosť.
- Sponky Uponor 300 ks 50 mm na podlahové kúrenie — 7,30 € [AKCIA] — uchytenie potrubia pri inštalácii
- Magnetický separátor IBO IBF-07 (1 palec) — 70,60 € [AKCIA] — ochrana systému pred magnetickými usadeninami
- IBO CLEANER IC-3 FLUSH (1 L) — 21,20 € [AKCIA] — čistenie a prepláchovanie vykurovacích systémov
- Poistný ventil AFRISO MSW 6 bar G 1/2 × G 3/4 — 13,20 € [AKCIA] — ochrana zásobníka TÚV a systému pred pretlakom
Často kladené otázky
Môžem nainštalovať podlahové kúrenie v pasívnom dome sám?
Pokládku potrubia a jeho uchytenie sponkami zvládne šikovný majiteľ domu aj bez odborného oprávnenia — práca so sponkami Uponor nevyžaduje špeciálne náradie. Hydraulické zapojenie na rozdeľovač, tlakové skúšky potrubia pred zaliatím mazaninou a finálne nastavenie regulácie by však mal vždy realizovať certifikovaný inštalatér s príslušným oprávnením. Chyba pri spoji alebo hydraulickom zapojení sa prejaví až po dokončení podlahy — a oprava si môže vyžiadať búranie celej mazaniny, čo je nákladové niekoľkonásobne viac ako samotná inštalácia. Pri pasívnom dome je obzvlášť kritické správne prvotné vyváženie okruhov, ktoré priamo určuje energetickú efektívnosť systému počas celej jeho životnosti.
Aký teplotný spád je optimálny pre tepelné čerpadlo v kombinácii s podlahovým kúrením?
Pre kombináciu tepelného čerpadla a podlahového kúrenia v pasívnom dome je optimálny teplotný spád 30/25 °C — teda prívod 30 °C a spiatočka 25 °C. Pri tomto spáde dosahuje vzduchové tepelné čerpadlo COP okolo 4,5 až 5,5 v závislosti od vonkajšej teploty a konkrétneho modelu zariadenia. Niektoré moderné pasívne domy pracujú dokonca so spádom 28/23 °C, čo ďalej zvyšuje COP a znižuje spotrebu elektriny. Oproti tomu pri spáde 55/45 °C klesá COP pod 2,5 — čo znamená takmer dvojnásobnú spotrebu elektriny pri rovnakom tepelnom výkone. Preto je absolútne nevyhnutné navrhnúť rozostup potrubia a dimenzovanie okruhov tak, aby systém dokázal vykurovať pri čo najnižšich teplotách vody.
Prečo mi podlahové kúrenie reaguje veľmi pomaly na zmenu nastavenej teploty?
Podlahové kúrenie je inerčný systém — celá betónová mazanina funguje ako tepelný akumulátor a jej kompletné zahriatie trvá 4 až 8 hodín. V pasívnom dome je táto inercia skôr výhodou: raz zahriata mazanina drží teplo dlho aj pri krátkodobom výpadku kúrenia, čo je energeticky žiaduce. Problémom nie je samotná inercia, ale nevhodný typ regulácie. Izbový termostat, ktorý reaguje na aktuálnu teplotu vzduchu spätnou väzbou, je pre podlahové kúrenie nevhodný — systém neustále prekmitáva. Správnym riešením je ekvitermická regulácia, ktorá na základe vonkajšej teploty preventívne upravuje teplotu vody tak, aby podlaha vždy dodávala presne toľko tepla, koľko dom potrebuje — bez zbytočného prehrievania a podchladzovania.
Ako dlho vydrží potrubie podlahového kúrenia zabudované v betóne?
Moderné potrubie PE-RT alebo PEX-a používané štandardne na podlahové kúrenie má projektovanú životnosť viac ako 50 rokov pri správnych prevádzkových podmienkach (maximálny prevádzkový tlak do 6 bar, teplota do 60 °C). Životnosť výrazne skracujú tri faktory: korozívne látky vo vykurovacej vode, opakované prekračovanie maximálnej teploty a mechanické poškodenie pri inštalácii nesprávnym ohýbaním. Pravidelná údržba — prepláchovanie systému prostriedkom IBO CLEANER IC-3 FLUSH každých 5 až 7 rokov a ročné čistenie magnetického separátora — dokáže životnosť celého systému výrazne predĺžiť. Preventívna údržba za niekoľko desiatok eur ročne je vždy mnohonásobne lacnejšia ako búranie podlahy a výmena potrubí.
Aká je ideálna hrúbka anhydritovej mazaniny nad potrubím podlahového kúrenia?
Odporúčaná hrúbka anhydritovej alebo cementovej mazaniny nad horným okrajom potrubia podlahového kúrenia je 45 až 65 mm. Príliš tenká vrstva (pod 30 mm) znižuje pevnosť podlahy a zvyšuje riziko praskania — najmä pri bodovom zaťažení ťažkým nábytkom. Príliš hrubá vrstva (nad 80 mm) zbytočne zvyšuje tepelnú inerciu systému a výrazne predlžuje čas odozvy na zmenu požadovanej teploty. Pre pasívny dom s potrubím priemeru 16 mm odporúčame skladbu: 20 až 25 mm tepelnej izolácie pod potrubím, potrubie uchytené sponkami a 50 mm mazaniny nad horným okrajom potrubia. Celková hrúbka podlahovej skladby je projektový parameter, ktorý musí byť zaznamenaný v projektovej dokumentácii a koordinovaný s výškou dverných zárubní v celom dome.
