DIAMOND rozdeľovač vs AFRISO ATM 763: Čo kúpiť?
Plánujete inštaláciu podlahového kúrenia a neviete sa rozhodovať medzi komponentmi? Mosadzný rozdeľovač DIAMOND a termostatický zmiešavací ventil AFRISO ATM 763 sú oba nevyhnutné súčasti efektívneho systému podlahového kúrenia – ale každý plní úplne inú funkciu. V tomto porovnaní vám vysvetlíme, čo každý komponent robí, kedy ho skutočne potrebujete a či sa oplatí investovať do oboch naraz. Kompletné príslušenstvo pre podlahové kúrenie nájdete v prehľadnej ponuke montech.sk.
| Parameter | DIAMOND Rozdeľovač 2–12 okruhov | AFRISO ATM 763 |
|---|---|---|
| Typ komponentu | Mosadzný rozdeľovač okruhov | Termostatický zmiešavací ventil |
| Materiál | Mosadz | Mosadz / kovová zliatina |
| Rozsah / DN | 2 až 12 okruhov | DN20 |
| Pripojenie | Eurokonusy ¾“ × 16 mm | G1″ (1 palec) |
| Teplota média | do 90 °C (pracovná) | 35–60 °C (regulovaný výstup) |
| Prietok Kvs | podľa počtu okruhov | 3,2 m³/h |
| Funkcia v systéme | Distribúcia vody do okruhov | Regulácia teploty prívodu |
| Vhodné zdroje tepla | Všetky typy | Vysokoteplotné kotly (60–80 °C) |
| Elektrické napájanie | Nie | Nie (termostatický princíp) |
Mosadzný rozdeľovač DIAMOND – základ každého systému podlahového kúrenia
Mosadzný rozdeľovač podlahového kúrenia DIAMOND je komponent, bez ktorého sa žiadna inštalácia plošného vykurovania nezaobíde. Jeho úlohou je rovnomerne rozdeliť teplú vykurovaciu vodu z kotla alebo tepelného čerpadla do jednotlivých vykurovacích okruhov uložených v podlahe. Vďaka rozsahu od 2 do 12 okruhov pokryje potreby malého bytu aj rozsiahleho rodinného domu s viacerými miestnosťami.
Eurokonusy ¾“ × 16 mm, ktoré sú súčasťou kompletnej sady príslušenstva, umožňujú priame napojenie viacvrstvových rúrok PE-RT alebo PEX – najbežnejšie používaných materiálov pri podlahovom kúrení. Mosadzné telo zaručuje dlhú životnosť, odolnosť voči korózii a spoľahlivé tesnenie aj pri opakovanom nastavovaní jednotlivých okruhov. Prietokové ukazovatele na každom okruhu uľahčujú hydraulické vyváženie systému, čo je kľúčová podmienka pre rovnomerné vyhrievanie celej podlahovej plochy bez studených zón.
Pre rýchlu a presnú fixáciu rúrok do tepelnoizolačných dosiek pred betonážou odporúčame osvedčený bestseller: príchytky do tackera Uponor za 7,60 € – obľúbená voľba montážnych firiem po celom Slovensku. Alternatívou sú spony do tackera Uponor 300 ks / 50 mm čierne za 7,30 €, ďalší bestseller pre efektívnu prácu na stavbe.
Termostatický zmiešavací ventil AFRISO ATM 763 – ochrana podlahy pred prehriatím
AFRISO ATM 763 je trojcestný termostatický zmiešavací ventil navrhnutý pre systémy podlahového kúrenia napájané z vysokoteplotného zdroja tepla. Väčšina kondenzačných plynových kotlov, ropných kotlov a kotlov na tuhé palivá produkuje vodu s teplotou 60–80 °C. Podlahové kúrenie však vyžaduje maximálne 35–55 °C, aby nedošlo k poškodeniu podlahovej krytiny alebo tepelnému diskomfortu v miestnosti.
AFRISO ATM 763 rieši tento teplotný nesúlad bez elektrickej energie. Termostatická patróna automaticky mieša horúcu vodu z kotla so studenou vratnou vodou z rozdeľovača a udržiava výstupnú teplotu v nastavenom rozsahu 35–60 °C. Ventil s pripojením G1″ (DN20) a hodnotou Kvs 3,2 m³/h je dimenzovaný pre rodinné domy s výkonom zdroja tepla do 20–25 kW a vykurovanou plochou do 180 m².
Pre komplexnú kontrolu nad teplotou v každej miestnosti doplňte rozdeľovač o termostatickú hlavicu M30×1,5 za výhodných 7,90 €. Kombinácia zmiešavacieho ventilu, rozdeľovača a termostatických hlavíc tvorí kompletné a plne regulovateľné riešenie pre každý rodinný dom.
Porovnanie výkonu: ako spolupracujú oba komponenty v praxi
Rozdeľovač DIAMOND a ventil AFRISO ATM 763 nie sú konkurentmi – sú navzájom sa dopĺňajúcimi komponentmi v hydraulickom obvode. Odporúčaná schéma zapojenia je nasledovná: kotol → AFRISO ATM 763 (zmiešanie na správnu teplotu) → DIAMOND rozdeľovač (distribúcia do okruhov) → vykurovacie rúrky v podlahe. Tento sled zaručuje, že rozdeľovač vždy dostáva vodu s teplotou vhodnou pre podlahu.
Výkon AFRISO ATM 763 s hodnotou Kvs 3,2 m³/h zodpovedá maximálnemu prietoku 3 200 litrov vody za hodinu pri tlakovej strate 1 bar. Pre bežný rodinný dom s tepelnou stratou 8–12 kW to znamená dostatočnú rezervu aj pri súčasnej prevádzke všetkých okruhov rozdeľovača. Rozdeľovač DIAMOND v konfigurácii 10–12 okruhov zvládne obsluhovať plochu 120–180 m² pri štandardnom rozostupe rúrok 15 cm a dĺžke okruhu 80–100 m.
Bez zmiešavacieho ventilu hrozí pri vysokoteplotnom kotli prehriatie podlahy, popraskanie parketovej alebo laminátovej krytiny a zbytočné tepelné straty. Správne nastavená teplota prívodu znižuje celkovú spotrebu energie o 10–15 % v porovnaní s príliš teplou prevádzkovou teplotou – úspora, ktorá sa prejaví na každej faktúre za plyn či elektrinu.

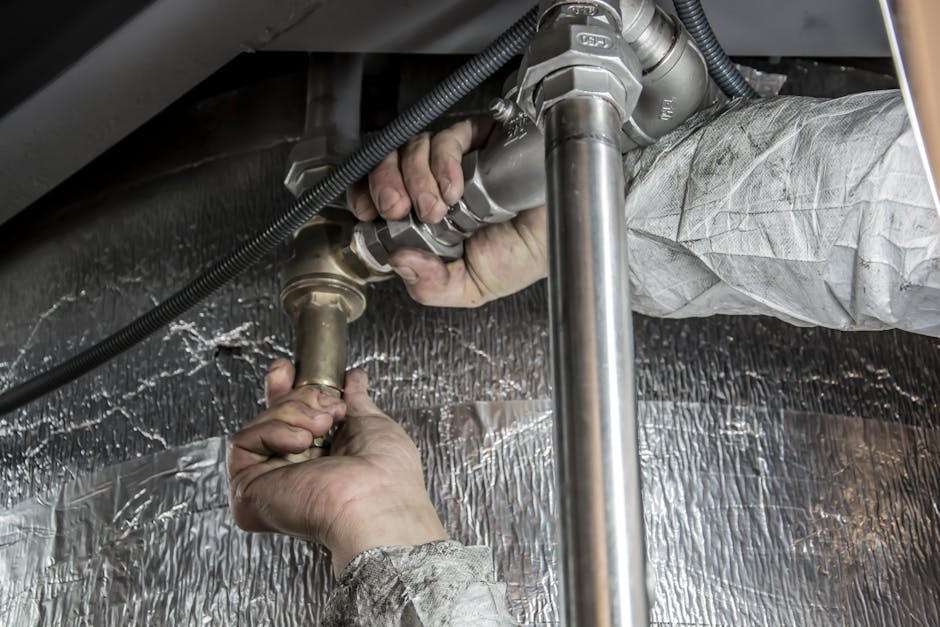

Inštalácia a zapojenie do systému podlahového kúrenia
Inštalácia mosadzného rozdeľovača DIAMOND je prístupná aj skúsenému domácemu majstrovi. Eurokonusy sa jednoducho utahujú kľúčom bez potreby teflónovej pásky, spoje sú hermetické a odolné. Rozdeľovač sa umiestňuje do oceľovej skrinky na stenu alebo do šachty tak, aby bol trvale prístupný pre servisné úpravy a hydraulické vyváženie. Pred prvým spustením je nevyhnutné odvzdušniť každý okruh a nastaviť prietok podľa dĺžky rúrkového okruhu.
AFRISO ATM 763 má tri hydraulické pripojenia: vstup horúcej vody od kotla, vstup studenej vratnej vody z rozdeľovača a výstup zmiešanej vody do rozdeľovača. Kľúčové je dodržať smer prietoku vyznačený na telese ventilu a správne priradiť horúci a studený vstup. Termostatická patróna sa kalibruje otočným gombíkom – pre štandardné podlahové kúrenie nastavte hodnotu 40–45 °C.
Pri väčších inštaláciách nad 200 m² odporúčame kombináciu dvoch rozdeľovačov alebo silnejší zmiešavací ventil s vyšším Kvs. Všetky komponenty pre podlahové kúrenie vrátane rozdeľovačov, ventilov a inštalačného príslušenstva prehľadne nájdete na montech.sk.
Podlahové kúrenie
Zobraziť všetko →
Cena a hodnota – oplatí sa investovať do oboch komponentov?
Mosadzný rozdeľovač DIAMOND je dostupný v rôznych konfiguráciách podľa počtu okruhov. Základná 2-okruhová verzia s príslušenstvom (eurokonusy ¾“ × 16 mm) stojí rádovo 40–60 €, zatiaľ čo kompletná 12-okruhová zostava sa pohybuje okolo 120–180 €. Súčasťou balenia sú všetky potrebné fittingy, čo eliminuje nutnosť osobitného nákupu konektorov a šetrí čas i peniaze pri inštalácii.
AFRISO ATM 763 ako produkt renomovanej nemeckej značky s dlhoročnou tradíciou sa pohybuje v cenovom rozmedzí 80–120 €. Pre systémy napájané z vysokoteplotného kotla je to investícia, ktorá sa vráti v podobe dlhšej životnosti podlahovej krytiny a nižšej energetickej spotreby. Pre komplexnú zonálnu reguláciu odporúčame doplniť zostavu o termostatickú hlavicu set Diamond za 18,10 €, ktorá umožňuje individuálnu reguláciu teploty v každom okruhu.
Celková zostava rozdeľovač + zmiešavací ventil pre rodinný dom 100–150 m² vyjde na 200–300 €. To je malá položka v kontexte celkových nákladov na inštaláciu podlahového kúrenia, ktoré sa pohybujú v rozmedzí 2 000–5 000 €. Správny výber komponentov od začiatku sa vypláca mnohonásobne viac ako neskorá rekonštrukcia alebo oprava poškodenej podlahy.
Pre koho je ktorý produkt určený
DIAMOND rozdeľovač podlahového kúrenia je nevyhnutný pre každého, kto inštaluje systém plošného vykurovania – bez ohľadu na typ zdroja tepla. Verzie s 2–4 okruhmi sú ideálne pre malé byty, prístavby a kúpeľne. Konfigurácie s 6–12 okruhmi pokryjú celé poschodie alebo rozsiahly rodinný dom s viacerými vyhrievanými zónami. Mosadzná konštrukcia a kompletné príslušenstvo vrátane eurokonusov z neho robia spoľahlivé a dlhotrvajúce riešenie.
AFRISO ATM 763 je nevyhnutný pre majiteľov domov s kondenzačným plynovým kotlom, ropným kotlom alebo kotlom na tuhé palivá, kde teplota vody bežne presahuje 55 °C. Naopak, pri modernom tepelnom čerpadle vzduch/voda pracujúcom s nízkymi teplotami 35–45 °C môže byť zmiešavací ventil zbytočný – záleží na konkrétnom type zariadenia a odporúčaniach výrobcu.
Ak si nie ste istí, aký zdroj tepla budete v budúcnosti používať, alebo ak rekonštruujete starší dom, investujte do oboch komponentov. Cenový rozdiel je zanedbateľný v kontexte celkovej investície, no ochrana, ktorú AFRISO ATM 763 poskytuje, je pri chybnom nastavení kotla neoceniteľná.
Verdikt: DIAMOND rozdeľovač alebo AFRISO ATM 763 – kto vyhráva?
Odpoveď je jednoduchá: závisí od vášho zdroja tepla. Rozdeľovač DIAMOND potrebuje každý bez výnimky – je srdcom distribučného systému. Ventil AFRISO ATM 763 je ochranný prvok nevyhnutný pri vysokoteplotnom kotli.
- Tepelné čerpadlo (35–45 °C výstup): Postačí DIAMOND rozdeľovač s kompletným príslušenstvom.
- Plynový alebo ropný kotol (60–80 °C): Nevyhnutná kombinácia AFRISO ATM 763 + DIAMOND rozdeľovač.
- Kotol na tuhé palivá: Vždy odporúčame AFRISO ATM 763 – teplota vody je ťažšie predvídateľná a kolíše.
- Rekonštrukcia bez znalosti parametrov kotla: Investujte do oboch, vyhnete sa budúcim problémom a nákladným opravám podlahy.
Často kladené otázky
Ako prepojím AFRISO ATM 763 s rozdeľovačom DIAMOND?
AFRISO ATM 763 sa inštaluje na prívodné potrubie bezprostredne pred rozdeľovač DIAMOND. Ventil má tri pripojenia označené na telese: vstup horúcej vody od kotla (H), vstup studenej vratnej vody z rozdeľovača (C) a zmiešaný výstup do prívodného vstupu rozdeľovača (M). Výstupné hrdlo G1″ sa prepojí s prívodom rozdeľovača DIAMOND pomocou redukcie alebo spojovacieho kusa. Termostatická patróna sa kalibruje otočným gombíkom na požadovanú výstupnú teplotu – pre podlahové kúrenie odporúčame 40–45 °C. Celá zostava nevyžaduje elektrické pripojenie, pracuje čisto termostaticky. Po inštalácii odvzdušnite systém, skontrolujte tesnosť všetkých spojov a pred zakrytím rozdeľovača skúšobne prevádzkujte sústavu aspoň 30 minút pri plnom výkone kotla.
Koľko okruhov rozdeľovača DIAMOND potrebujem pre dom s plochou 120 m²?
Pre rodinný dom s obytnou plochou 100–150 m² odporúčame rozdeľovač s 6 až 10 okruhmi, v závislosti od dispozície. Každý okruh by mal mať dĺžku 60–100 m rúrky – pri rozostupe 15 cm zodpovedá to ploche 9–15 m² na okruh. Kúpeľňa, chodba a obývačka by mali mať vlastné okruhy pre individuálne nastavenie teploty. Miestnosti s plochou nad 20 m² je vhodné rozdeliť na dva okruhy pre rovnomerné rozloženie tepla. Výpočet optimálneho počtu okruhov závisí od tepelnej straty každej miestnosti a hrúbky izolácie pod rúrkami. Pri väčších projektoch odporúčame konzultáciu s projektantom systémov vykurovania, aby bol systém správne nadimenzovaný.
Aká je maximálna teplota vody, ktorú zvládne rozdeľovač DIAMOND?
Mosadzný rozdeľovač DIAMOND je konštruovaný pre prevádzkové teploty do 90 °C a pracovný tlak do 6 bar – štandardné parametre pre nízkoteplotné aj stredoteplotné vykurovacie systémy. Pre podlahové kúrenie je však maximálna odporúčaná teplota prívodu vody 55 °C. Nie je to obmedzenie samotného rozdeľovača, ale požiadavka na ochranu podlahovej krytiny a vykurovacieho potrubia PE-RT alebo PEX. Dlhodobé prekročenie tejto teploty môže spôsobiť deformáciu drevenej podlahy alebo popraskanie laminátov. Preto je pri vysokoteplotnom kotli predradenie termostatického ventilu AFRISO ATM 763 pred rozdeľovač absolútnou nevyhnutnosťou pre dlhú a bezproblémovú prevádzku celého systému.
Potrebujem pri podlahovom kúrení termostatické hlavice na rozdeľovači?
Termostatické pohony alebo hlavice na rozdeľovači sú voliteľné, no výrazne zvyšujú komfort a energetickú efektivitu systému. Bez nich funguje podlahové kúrenie ako jeden celok – rovnaká teplota prívodu vo všetkých okruhoch bez možnosti individuálnej regulácie. S termostatickými pohonmi môžete nastaviť nižšiu teplotu v spálni a vyššiu v obývačke, čo zodpovedá hygienickým aj energetickým odporúčaniam. Táto zonálna regulácia znižuje spotrebu energie o 15–25 %. Termostatická hlavica M30×1,5 za 7,90 € je dostupná a osvedčená voľba pre každý okruh rozdeľovača. Investícia do pohonov sa zvyčajne vráti do 2–3 vykurovacích sezón v podobe úspory na energiách.
Aký je rozdiel medzi termostatickým a motorickým zmiešavacím ventilom?
Termostatický zmiešavací ventil, akým je AFRISO ATM 763, pracuje plne autonómne a bez elektrickej energie. Termostatická patróna mechanicky reaguje na teplotu vody a automaticky nastavuje pomer horúcej a studenej zmesi bez akéhokoľvek riadiaceho signálu. Je jednoduchý, spoľahlivý, cenovo dostupný a nevyžaduje elektrickú inštaláciu ani riadiacu jednotku. Motorický zmiešavací ventil je naproti tomu riadený externým regulátorom alebo smart termostatom a umožňuje dynamickejšiu reguláciu podľa vonkajšej teploty či denného harmonogramu. Pre bežný rodinný dom je termostatický ventil AFRISO ATM 763 plne postačujúci. Motorický ventil sa oplatí pri komplexných smart-home systémoch alebo väčších budovách s viacerými nezávislými vykurovacími okruhmi a pokročilou riadiacou logikou.
